개념 설계 환경 용어

• 3D 컨트롤

  표면, 모서리 또는 정점을 선택할 때 나타나는 조작 컨트롤입니다. 이 컨트롤은 선택한 점에도 표시됩니다. 양식 수정을(를) 참고하십시오.

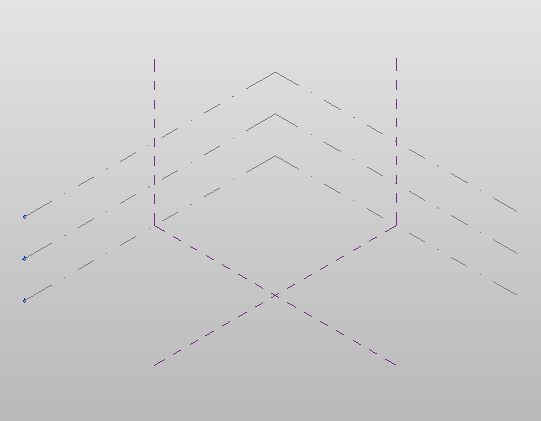

• 3D 레벨

  레벨 호스트 양식 및 점에 대한 참조로 작동되는 유한한 수평 기준면입니다. 3D 레벨은 도면 영역에서 해당 레벨 위로 커서를 이동할 때 개념 설계 환경에 표시됩니다. 이것은 작업 기준면으로도 설정할 수 있습니다.


• 3D 참조 평면

  양식을 작성하는 선을 그리는 데 사용하는 3D 기준면입니다. 3D 참조 평면은 개념 설계 환경에 표시됩니다. 이것은 작업 기준면으로도 설정할 수 있습니다.

• 3D 작업 기준면

  양식을 작성하기 위한 선을 그리는 평면형 표면입니다. 3D 레벨 및 3D 참조 평면을 작업 기준면으로 설정할 수 있습니다. 작업 기준면은 도면 영역에서 작업 기준면 위로 커서를 이동할 때 자동으로 개념 설계 환경에 표시됩니다.

• 양식

  양식 작성 도구를 사용하여 작성된 3D 또는 2D 표면이나 솔리드입니다. 양식을(를) 참고하십시오.

• 로프트

  평행 또는 비평행 작업 기준면에 그려진 다중 선(단일 세그먼트, 체인 또는 루프)에서 파생된 양식입니다.

• 프로파일

  지원되는 형상 구성 기법인 돌출, 로프트, 스윕, 회전, 표면을 사용하여 양식 요소 형상을 구성하기 위해 단독으로 또는 결합하여 사용되는 단일 곡선 또는 끝이 연결된 곡선 모음입니다.
