1차 뷰에 의존하는 뷰의 여러 사본을 작성할 수 있습니다. 의존적 뷰라고 하는 모든 사본은 1차 뷰 및 나머지 모든 의존적 뷰와 동기 상태를 유지하므로, 하나의 뷰에서 수행된 뷰 특정 변경사항(예: 뷰 축척, 주석)은 모든 뷰에 반영됩니다.
의존적 뷰 작성은 다음 시나리오에서 유용할 수 있습니다.
- 넓은 바닥 판을 사용하는 대규모 프로젝트를 수행 중이고, 뷰를 더 작은 세그먼트로 잘라내어 시트에 배치하려고 합니다. 뷰의 의존적 세그먼트를 변경할 경우, 1차 뷰를 보면 변경사항이 뷰 전체에 미치는 영향을 신속하게 확인할 수 있습니다.
- 둘 이상의 시트에 뷰를 배치해야 합니다.
의존적 뷰는 프로젝트 탐색기에서 1차 뷰 아래에 표시됩니다. 매치 라인을 삽입하여 뷰가 분할되는 지점을 나타내고 뷰 링크를 위한 참조를 볼 수 있습니다.
예제

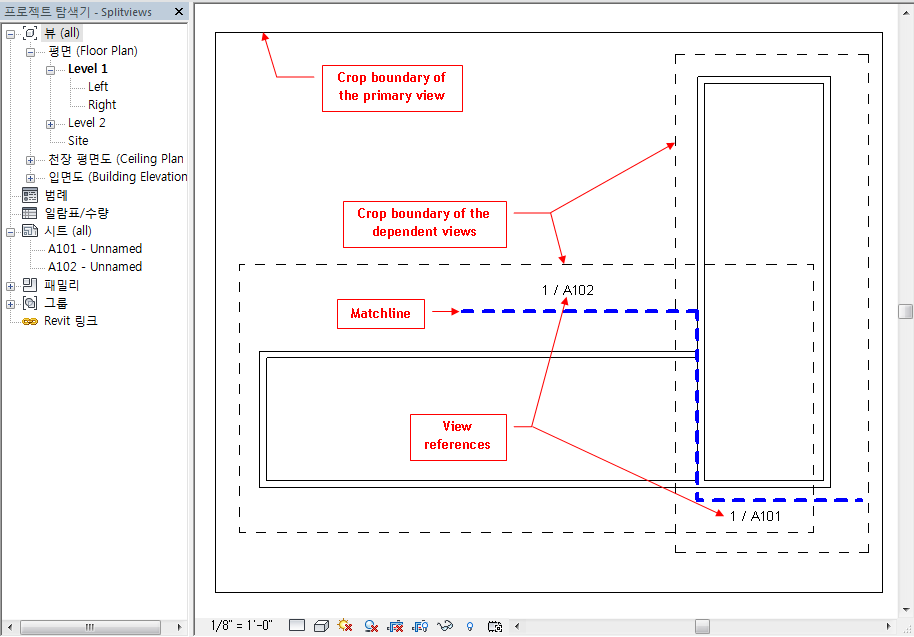

다음 이미지에서는 Left와 Right 등 2개의 의존적 뷰로 분할된 프로젝트 뷰, Level 1을 보여 줍니다. 레벨 1은 1차 뷰이며, 도면 영역에 해당 자르기 영역과 표시된 의존적 뷰의 자르기 영역, 뷰가 분할되는 지점을 나타내는 매치 라인(파란색 파선) 그리고 뷰 참조(1/A102 및 1/A101)와 함께 표시됩니다.
의존적 뷰에서 지원되는 뷰 유형
평면뷰, 입면뷰, 단면뷰 및 콜아웃 뷰에 대해 의존적 뷰를 작성할 수 있습니다. 의존적 단면, 입면 또는 콜아웃 뷰를 작성하면 원래 기호 위에 새 단면, 입면 또는 콜아웃 기호가 생성됩니다. 새 기호를 독립적으로 이동할 수 있습니다.
의존적 뷰의 가시성 및 그래픽 설정
1차 뷰나 의존적 뷰에 뷰 특정 정보를 추가하면 관련된 모든 뷰에서 이를 볼 수 있습니다. 뷰별로 개별 요소에 가시성 및 그래픽 재지정을 지정할 수 있습니다. 그러면 관련 뷰 간에 겹치는 영역을 정리할 수 있습니다. 자세한 정보는 뷰에서 요소 숨기기을(를) 참고하십시오.
의존적 뷰와 뷰 특성
의존적 뷰는 1차 뷰로부터 뷰 특성과 뷰 특정 요소를 상속합니다. 1차 뷰와 의존적 뷰 사이에 다음 뷰 특성의 동기성이 유지됩니다.
- 뷰 축척
- 모델 표시
- 상세 수준
- 가시성 설정
- 비주얼 스타일
- 그래픽 화면표시 옵션
- 다음보다 낮은 축척에서 숨기기
- 언더레이
- 언더레이 방향
- 벽 결합 화면표시
- 분야
- 색상표 위치
- 색상표
- 공정 필터
- 공정
- 연관된 레벨
- 뷰 템플릿
- 뷰 범위
- 깊게 자르기
- 먼 쪽 자르기
- 먼 쪽 자르기 간격띄우기
다음 특성은 1차 뷰와 의존적 뷰에서 서로 달라질 수 있습니다.
- 방향
- ID 데이터 특성(뷰 템플릿 제외)
- 범위 특성(뷰 범위 및 연관된 레벨 제외)
- 스코프 박스
- 프로젝트 매개변수
- 공유 매개변수
