덕트 시스템 확인

이 도구는 프로젝트에 작성된 기계 시스템을 검사하여 각 시스템이 사용자 정의 시스템에 지정되고 올바르게 연결되어 있는지 확인합니다.

덕트 시스템 확인

모델에서 덕트 시스템의 연결을 확인하려면 해석 탭시스템 확인 패널 덕트 시스템 확인을 클릭합니다.

Revit에서는 잘못된 덕트 시스템에 대한 그래픽 경고 표식기와 웹 선을 현재 뷰에 표시합니다. 경고가 표시되는 경우는 다음과 같습니다.

• 시스템이 제대로 연결되지 않은 경우

  시스템의 요소가 단일 물리적 네트워크에 연결되지 않은 경우 시스템이 제대로 연결되지 않은 것으로 간주됩니다. 예를 들어, 덕트의 단일 네트워크에서 하나 이상의 공기 터미널이 연결되지 않은 시스템은 제대로 연결되지 않은 것으로 간주됩니다.

• 흐름/수요 구성이 일치하지 않은 경우
• 흐름 방향이 일치하지 않은 경우

경고 표식기를 클릭하면 관련된 경고 메시지가 표시됩니다. 관련된 경고 메시지에서 필요에 따라 화살표 버튼을 클릭하면 경고 메시지 리스트를 스크롤할 수 있습니다. 경고 메시지를 자세히 보려면 경고 대화상자 확장을 클릭합니다.

그래픽 경고 표식기를 끄려면 덕트 시스템 확인을 다시 클릭합니다.

연결 해제 표시

현재 연결되지 않은 커넥터에 대해 연결 해제 표식기를 표시할 수 있습니다. 연결 해제 표식기의 화면표시를 제어하려면 해석 탭시스템 확인 패널 연결 해제 표시를 클릭합니다. 연결 해제 옵션 표시 대화상자에서 다음을 선택합니다.

• 덕트
• 파이프
• 케이블 트레이 및 배선
• 전기

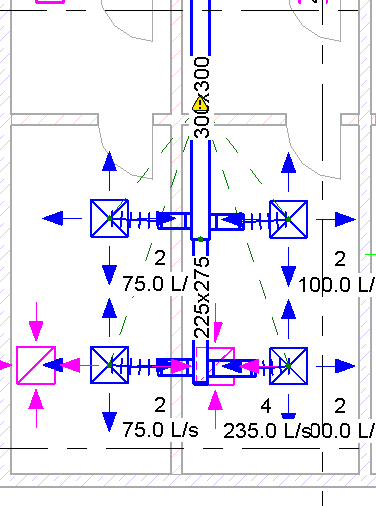

다음 예제에서는 덕트 연결 해제 표식기를 선택했습니다.

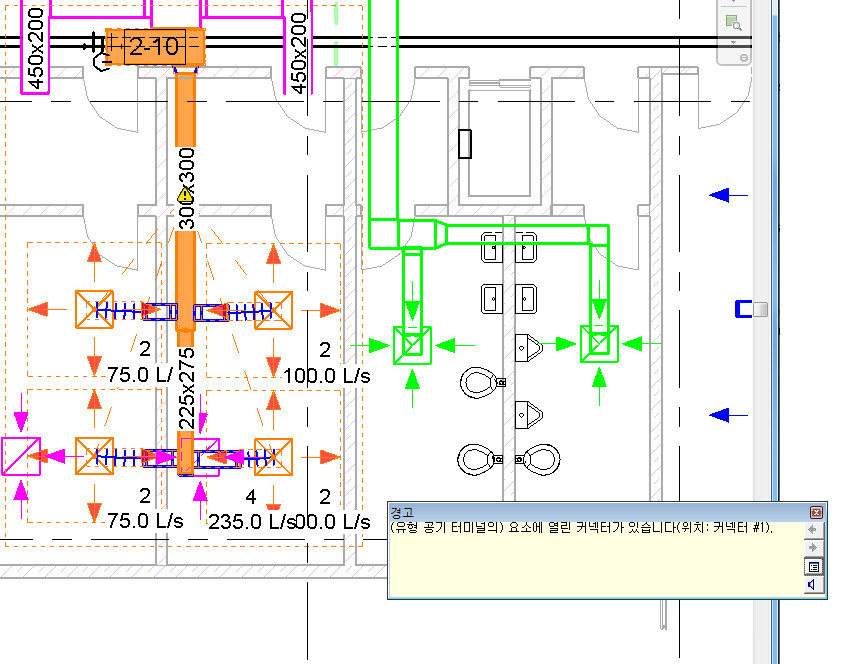

경고 표식기를 클릭하면 관련된 경고 메시지가 표시됩니다. 경고 메시지를 자세히 보려면 경고 대화상자 확장을 클릭합니다.

연결 해제 표식기를 끄려면 연결 해제 표시를 클릭하고 선택을 취소합니다.
