스케치 용어

Revit의 스케치 과정에 특정한 몇 가지 용어가 있습니다.

• 스케치는 Revit에서 요소를 그리는 과정입니다.
• 스케치 기반 요소는 일반적으로 스케치 모드를 사용하여 작성되는 바닥, 천장 및 돌출 등의 요소입니다. 또한 벽처럼, 스케치로 작성되지만 스케치 모드를 사용할 필요가 없는 요소도 있습니다.
• 스케치 모드는 지붕 또는 바닥을 작성하거나 지붕 또는 바닥의 스케치를 편집하는 경우와 같이 크기나 모양을 자동으로 결정할 수 없는 요소를 스케치할 수 있는 Revit의 환경입니다. 스케치 모드에 들어가면 리본에는 작성하거나 편집할 스케치 유형에 필요한 도구가 표시됩니다.
• 지붕과 같은 스케치 기반 요소를 구성하는 모든 요소를 스케치라고 합니다.

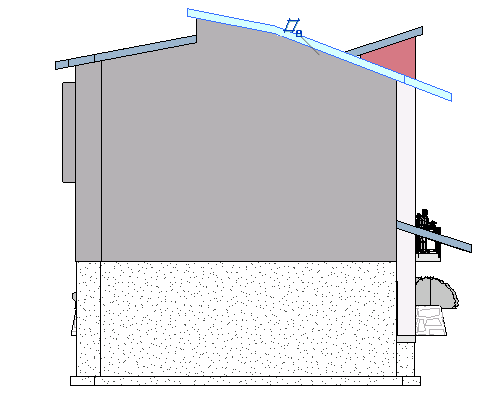

  예를 들어 다음 이미지에서는 스케치 기반 지붕이 선택되어 있습니다.

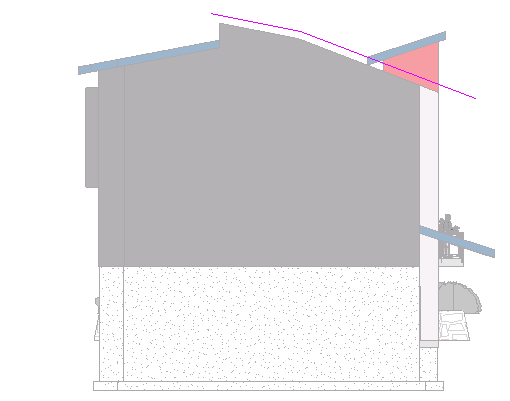

  이 예에서 지붕(돌출을 이용하여 작성)을 선택하는 경우 수정 | 지붕 탭모드 패널(프로파일 편집)을 클릭할 수 있습니다. 이렇게 하면 스케치 모드에서 스케치(다음 이미지에서 분홍색 선)가 열립니다. 외곽설정으로 작성된 지붕의 경우 지붕을 선택하고 수정 | 지붕 탭모드 패널(외곽설정 편집)을 클릭합니다. 여기에서 스케치의 개별 요소를 편집할 수 있습니다. 스케치 모드에서 사용할 수 있는 도구는 편집하는 요소의 유형에 따라 다릅니다.
