샤프트 개구부 잘라내기

이 절차를 통해 건물의 전체 높이 또는 선택한 레벨 전체로 확장되는 개구부를 배치하여 지붕, 바닥 또는 천장의 면을 동시에 절단합니다.

1. (샤프트)를 클릭합니다.

   어디에 있습니까?

   • 건축 탭개구부 패널(샤프트)
   • 구조 탭개구부 패널(샤프트)
2. 선을 그리거나 벽을 선택하여 샤프트 개구부를 스케치합니다.
   팁: 보통은 평면뷰에서 바닥과 같은 호스트 요소에 샤프트를 스케치합니다.
3. 원하는 경우 개구부에 기호 선을 추가합니다.
4. 샤프트를 스케치하고 나면 개구부 완료를 클릭합니다.

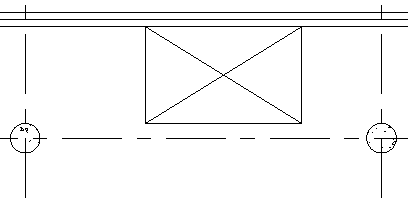

   기호 선이 있는 샤프트 개구부

5. 개구부가 절단하는 레벨을 조정하려면 개구부를 선택한 후 특성 팔레트에서 다음과 같이 조정합니다.
   • 베이스 구속조건에서 샤프트의 시작점에 대한 레벨을 지정합니다.
   • 상단 구속조건에서 샤프트의 끝점에 대한 레벨을 지정합니다.
6. 적용을 클릭합니다.

   샤프트는 모든 중간 레벨을 절단하고 지나가며 모든 중간 레벨에서 표시됩니다. 샤프트를 한 레벨에서 이동하면 모든 레벨에서 이동됩니다. 기호 선도 모든 레벨에서 표시됩니다.
