개념 설계 환경에서 치수에 매개변수를 지정한 다음 직접 조작으로 설계 변수를 탐색하여 치수에 레이블을 지정할 수 있습니다. 레이블 지정된 치수를 조작하면 관련 형상이 모두 조정되고 치수 레이블이 새 값을 반영하도록 변경됩니다. 치수 레이블은 도면 영역에서 조작하는 대로 동적으로 변경됩니다.

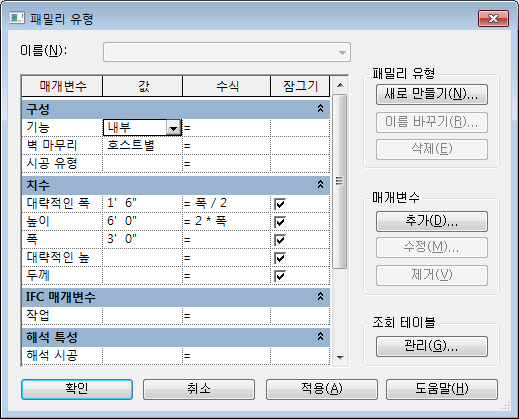

레이블이 지정된 치수 값이 변경되면 패밀리 유형 매개변수 값도 패밀리 유형 대화상자에서 업데이트됩니다. 이 대화상자에는 표시된 대로 치수 간에 관계를 정의하는 수식을 입력할 수 있습니다.
예를 들어 레이블 지정된 치수를 새 위치로 끕니다. 수식에 연관된 모든 선이 해당 매개변수 설정에 따라 이동됩니다. 예를 들어 매개변수가 B = A/2인 경우 B의 값은 항상 매개변수 A 값의 반절입니다. B 값이 8로 변경되면 A 값은 16으로 변경됩니다. 이러한 선을 직접 조작하면 도면 영역에서 매개변수 값이 변경되는 것을 볼 수 있습니다.
매개변수에 지정된 수식은 옵션 막대의 레이블 드롭다운 리스트에 표시됩니다. 이러한 수식을 선택하여 레이블 지정된 치수에 적용할 수 있습니다. 치수에 적용하면 수식이 도면 영역에 새 레이블로 표시됩니다.
주: 연관된 치수를 모두 표시하려면 옵션 막대에서 관련 치수를 클릭하거나 패밀리 유형 대화상자에서 매개변수를 선택합니다.
