Definiowanie punktów połączenia

Definiowanie punktów połączenia

1. Na wstążce kliknij kartę Kreator zasobów panel Autor Zdefiniuj połączenie.

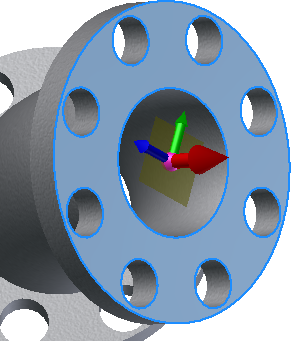

2. Wybierz powierzchnię płaską, wierzchołek, punkt symetrii, punkt końcowy, środek otworu, punkt konstrukcyjny lub płaszczyznę konstrukcyjną komponentu. W wybranym punkcie pojawi się układ punktu połączenia.
   • Czerwona oś na układzie przedstawia kierunek X obiektu w widoku planu (z góry). To jest kierunek, w którym ma zostać wykonane połączenie.
   • Zielona oś wskazuje stronę połączenia.
   • Niebieska oś wskazuje górną część połączenia.
3. Opcjonalnie: aby określić inny punkt połączenia, kliknij początek układu i wybierz nowe położenie.
4. Opcjonalnie: aby wyrównać kierunek X z istniejącą krawędzią lub powierzchnią, kliknij czerwoną oś układu, a następnie wybierz powierzchnię lub krawędź do dopasowania.
5. Opcjonalnie: aby odwrócić oś układu, kliknij prawym przyciskiem myszy w dowolnym miejscu czerwonej strzałki i z menu kontekstowego wybierz opcję Odwróć oś. Odwrócenie układu zmienia kierunek, w którym połączenie ma zostać wykonane. Można również odwrócić oś, klikając jednokrotnie czerwoną strzałkę, aby ją podświetlić, a następnie klikając ją drugi raz, aby zmienić kierunek.
6. Aby utworzyć punkt połączenia i zakończyć polecenie, kliknij prawym przyciskiem myszy w dowolnym miejscu układu lub okna graficznego i z menu kontekstowego wybierz przycisk OK. Punkt połączenia jest wyświetlany jako zielona kula.
7. Kontynuuj, tworząc kolejne punkty połączenia, jeśli to konieczne.
