Używanie zasobów Factory

Układy Factory 2D mogą być wypełniane zintegrowanymi zasobami Factory. Istnieją zasoby systemowe, które są dostarczane z pakietem Factory Design Suite; Zasoby użytkownika, tworzone przez samego użytkownika lub inne osoby; Zasoby chmury, które są zasobami Factory znajdującymi się na serwerze w chmurze i które można pobierać i używać.

Umieszczanie zasobów systemowych

Na karcie Factory w panelu Narzędzia kliknij przycisk Palety, a następnie z menu rozwijanego wybierz opcję Przeglądarka zasobów. Zostanie wyświetlona przeglądarka, która domyślnie jest zadokowana po prawej stronie. Można zmienić jej położenie lub pozostawić ruchomą.
Przeglądarka ma dwa style widoku — Drzewo i Miniatury. Aby zmienić widok, w górnej części okna przeglądarki kliknij strzałkę w dół dotyczącą przycisków Widoki miniatur/drzewa w celu wyświetlenia listy i wybierz styl widoku, który zostanie użyty.
Kliknij dwukrotnie folder Zasoby systemowe, aby przejść do określonego zasobu.

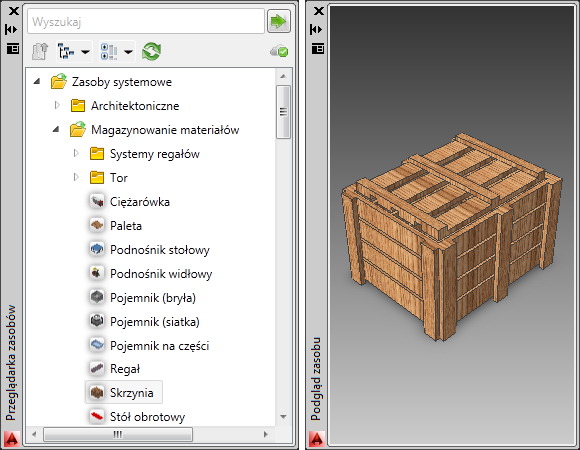

W przeglądarce kliknij prawym przyciskiem myszy obraz miniatury i w menu kontekstowym kliknij przycisk Podgląd..., aby wyświetlić zasób w oknie Podgląd.
Aby określić, czy w zasobach używane są jednostki brytyjskie czy metryczne, w przeglądarce kliknij prawym przyciskiem myszy obraz miniatury i kliknij pozycję Eksploruj.... W oknie dialogowym Otwórz wyświetlany jest folder zasobu z biblioteki Zasoby Factory, w którym można znaleźć foldery Brytyjskie i Metryczne z wersjami zasobów, w których zastosowano te jednostki. Otwórz folder, aby wybrać zasób z danym układem jednostek miar.
Aby umieścić zasób, kliknij i przeciągnij zasób z przeglądarki na oknie graficznym.
Zasób zawiera definicję punktu bazowego i można bezpośrednio określić jego położenie w układzie. Kliknij, aby umieścić zasób.
Podaj wartość obrotu, jeśli to konieczne. W przeciwnym wypadku naciśnij klawisz Enter.
Kontynuuj, aby umieścić kopie danego zasobu lub inne zasoby w razie potrzeby.
Naciśnij klawisz Enter, aby zakończyć wprowadzanie wartości.

Zasoby z chmury

Podczas przeciągania i upuszczania zasobu z chmury, który nie był wcześniej używany, wyświetlony zostanie komunikat dotyczący zasobu. Aby użyć zasobu, zaakceptuj opcję pobierania. Zasób zostanie pobrany do folderu FactoryCloudLibrary i utworzone zostanie wystąpienie gotowe do umieszczenia w oknie graficznym.

Umieszczanie zasobów użytkownika

Na karcie Factory w panelu Narzędzia kliknij przycisk Palety, a następnie z menu rozwijanego wybierz opcję Przeglądarka zasobów.
Kliknij dwukrotnie folder Zasoby użytkownika, aby przejść do określonego zasobu.
Wszystkie zasoby utworzone z wykorzystaniem wariantów (o nazwie Warianty zasobu) w programie Inventor Factory są wyświetlane za pomocą ikony podobnej do ikony widocznej w lewym górnym rogu . Wartość numeryczna wskazuje liczbę dostępnych wariantów. Kliknij prawym przyciskiem myszy zasób, aby uzyskać dostęp do menu kontekstowego. Następnie w podmenu Warianty zasobu wybierz żądany wariant zasobu.
Wykonaj te same czynności, co w przypadku umieszczania zasobów systemowych.

Uwaga: Zaleca się redagowanie zasobów 3D w programie Inventor Factory Design Utilities. Proces autoringu i publikowania uwzględnia opcję publikowania zasobu 2D, która pozwala na utworzenie i skojarzenie zasobu 2D z odpowiednim zasobem 3D. Po opublikowaniu za pomocą tej opcji zasób 2D jest wyświetlany w Przeglądarce zasobów programu AutoCAD Factory i można go umieścić.

Wyszukiwanie zasobów

Narzędzie wyszukiwania zasobów znajdujące się w górnej części Przeglądarki zasobów zapewnia dynamiczne uściślanie wyszukiwania.

Wprowadź nazwę komponentu lub wartość parametru w polu wyszukiwania w górnej części Przeglądarki zasobów. Podczas wyszukiwania wartości parametrów przeszukiwane są następujące parametry: Nazwa, Autor, Kategoria, Komentarze, Firma, Słowa kluczowe i Tytuł.

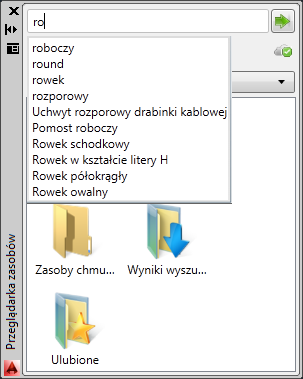

W miarę wprowadzania tekstu wyświetlana jest lista poprawnych terminów do wyszukiwania, która jest generowana dynamicznie.
Wybierz termin wyszukiwania lub uzupełnij frazę do wyszukania i kliknij przycisk Wyszukaj zasoby. Wyniki wyszukiwania są wyświetlane w obszarze przeglądarki pod elementami sterującymi przeglądarki.

Po zakończeniu wyszukiwania folder wyników wyszukiwania jest dodawany do Przeglądarki zasobów. Folder zawiera zasób, który został znaleziony. Komponent pozostaje w folderze do następnego wyszukiwania, kiedy zostanie zastąpiony nowym wynikiem wyszukiwania. Komponent można wybrać z folderu wyników wyszukiwania i umieścić w układzie Factory.

Sortowanie zasobów

Wyszukiwanie zasobu można przyspieszyć przez posortowanie zasobów według typu, nazwy lub daty modyfikacji. Zasoby można również wyświetlać jako posortowane w porządku rosnącym (ustawienie domyślne) lub malejącym. Wybrana metoda sortowania jest trwała; oznacza to, że obowiązuje w kolejnych sesjach programu AutoCAD Factory. Kliknij strzałkę w dół na ikonie Sortuj według znajdującej się na prawo od widoków miniatury/drzewa, aby wyświetlić menu rozwijane opcji sortowania.

Wskazówka: Aby uzyskać bardziej czytelny widok sortowanych zasobów w rozwijanych folderach, przed rozpoczęciem sortowania przejdź do widoku drzewa.

Zapisywanie ulubionych zasobów

Folder Ulubione w przeglądarce zasobów pozwala dodać lub usunąć często umieszczane zasoby w osobnym folderze w celu zapewnienia szybkiego i łatwego dostępu do nich. Komponent można wybrać z folderu Ulubione i umieścić w układzie Factory.
