Włączanie i wyłączanie typów przyciągania

Włączanie i wyłączanie typów przyciągania

Typy przyciągania można włączać i wyłączać, aby ułatwić umieszczanie komponentów w układzie Factory.

Dostęp:

Wstążka: karta Factory panel Opcje Typy przyciągania

Przyciągaj do podłogi	Zaznacz to pole wyboru, aby włączyć przyciąganie do podłogi układu. Domyślnie ta opcja jest włączona. Wskazówka: Naciśnij klawisz F8, aby tymczasowo wyłączyć ustawienie Przyciągaj do podłogi podczas przeciągania zasobu.

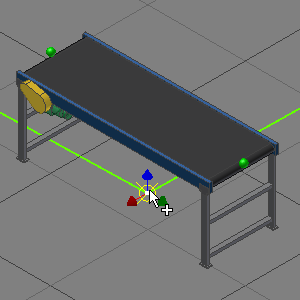

Przyciągnij do siatki	Zaznacz to pole wyboru, aby włączyć przyciąganie do linii siatki w układzie podłogi. Wartość parametru Tolerancja przyciągania do siatki w oknie dialogowym Factory — opcje definiuje odległość od wskaźnika myszy do punktu siatki powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 25 pikseli.

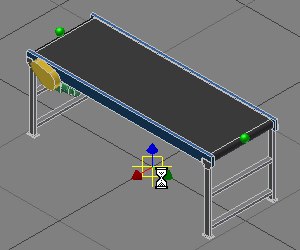

Przyciągaj do szkicu	Zaznacz to pole wyboru, aby włączyć przyciąganie do szkicowanego elementu, który został umieszczony na podłodze. Podczas przyciągania do elementów szkicowanych punkty końcowe, środkowe i wszystkie pozostałe punkty wzdłuż szkicowanych elementów są rozpoznawane w celu ułatwienia umieszczenia komponentów w układzie. Wartość parametru Tolerancja przyciągania do geometrii programu Inventor w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do punktu na szkicowanym elemencie powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 5 pikseli.

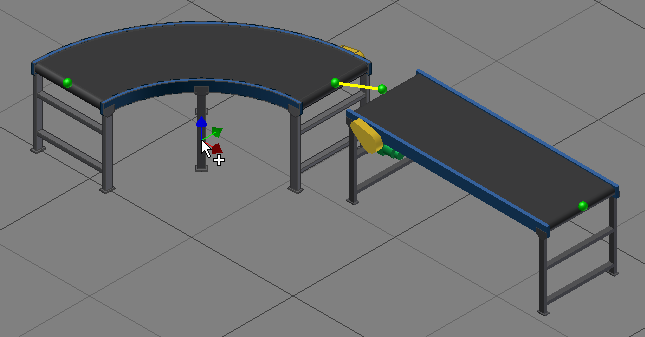

Przyciągaj do łącznika	Zaznacz to pole wyboru, aby włączyć przyciąganie do punktów połączenia umieszczonych na zasobach. Domyślnie ta opcja jest włączona. Wartość parametru Tolerancja przyciągania do łącznika w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do połączenia powodującą włączenie przyciągania. Domyślnie wartość parametru Tolerancja przyciągania do łącznika wynosi 25 pikseli. Wartość parametru Tolerancja podglądu przyciągania do łącznika określa długość taśmy.

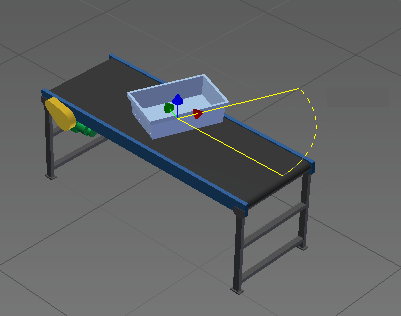

Przyciągaj do powierzchni	Zaznacz to pole wyboru, aby włączyć przyciąganie do powierzchni w przypadku zasobu, który został umieszczony w układzie Factory. Domyślnie ta opcja jest wyłączona. Wartość parametru Tolerancja przyciągania do geometrii programu Inventor w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do punktu na powierzchni zasobu powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 5 pikseli.
Przyciągaj do wierzchołka lub krawędzi	Zaznacz to pole wyboru, aby włączyć przyciąganie zasobów do wierzchołka lub krawędzi istniejącego zasobu w układzie Factory. Domyślnie ta opcja jest wyłączona. Wartość parametru Tolerancja przyciągania do geometrii programu Inventor w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do wierzchołka lub krawędzi zasobu powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 5 pikseli.
Przyciągaj do nakładki DWG	Zaznacz to pole wyboru, aby włączyć przyciąganie do obiektu rysunku 2D w nakładce DWG. Punkty końcowe, środkowe i dowolne punkty wzdłuż elementu są akceptowalnymi punktami wyboru. Wartość parametru Tolerancja przyciągania do geometrii programu Inventor w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do punktu na obiekcie rysunku 2D powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 5 pikseli.
Przyciągaj do linii toru	Zaznacz to pole wyboru, aby włączyć przyciąganie do wirtualnych przecięć punktów lub wierzchołków. Linie toru są używane w połączeniu z poleceniem Zmiana położenia, umożliwiając dokładniejsze umieszczanie zasobów. Domyślnie ta opcja jest włączona. Wartość parametru Tolerancja przyciągania do linii pomocniczej w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do punktu na linii pomocniczej powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 25 pikseli.
Przyciągaj do chmury punktów	Zaznacz to pole wyboru, aby włączyć funkcję przyciągania do wybranego punktu w chmurze punktów. Potem można użyć polecenia Zmiana położenia, aby dokładniej umieścić zasób w stosunku do chmury punktów. Domyślnie ta opcja jest wyłączona. Wartość parametru Tolerancja przyciągania do geometrii programu Inventor w oknie dialogowym Opcje pakietu Factory definiuje odległość od wskaźnika myszy do punktu w chmurze powodującą włączenie przyciągania. Domyślnie ta wartość wynosi 5 pikseli.
