    Synchronizacja programu AutoCAD

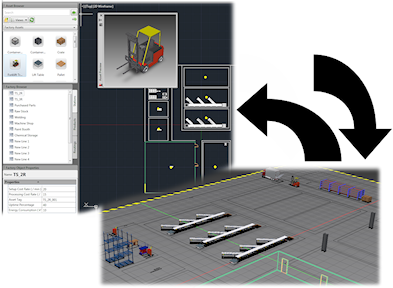

    Wykonaj następujące czynności, aby utworzyć dwuwymiarowy rysunek programu AutoCAD z układu 3D programu Inventor Factory:

    1. Utwórz nowy lub otwórz istniejący układ w programie Inventor Factory.
    2. Na wstążce kliknij kartę Factory panel Procesy robocze Suite Synchronizuj z programem AutoCAD.
    3. Program AutoCAD zostanie uruchomiony i zostanie utworzony rysunek 2D bieżącego układu 3D. (Zostanie uruchomiony program AutoCAD Architecture lub AutoCAD Mechanical, w zależności od tego, która wersja była otwarta ostatnio).
    4. W programie Inventor tworzona jest nakładka DWG 2D, która następnie nakładana jest na podłogę Factory.
    5. W przeglądarce zostanie wyświetlony węzeł nakładki DWG mający taką samą nazwę jak oryginalny rysunek 2D i reprezentowany przez ikonę , aby wskazać powiązanie między układem programu Inventor a nowo utworzonym rysunkiem 2D.

    Utwórz z programu AutoCAD

    Wykonaj następujące czynności, aby utworzyć układ 3D programu Inventor Factory z istniejącego układu 2D Factory programu AutoCAD.

    1. Na wstążce kliknij kartę Factory panel Procesy robocze Suite Utwórz z programu AutoCAD.
    2. Zostanie wyświetlone okno dialogowe Nowy układ z pliku DWG. Przejdź do pliku układu 2D programu AutoCAD (.dwg), który chcesz użyć, i go wybierz.
    3. Zostanie utworzony nowy układ factory programu Inventor. Wszystkie zasoby 2D i możliwe do łączenia w łańcuchy zasoby w pliku DWG są automatycznie zapełniane ich odpowiednikami 3D.
      Uwaga: Czasami w procesie łączenia zasobów w łańcuchy przez program AutoCAD Factory tworzone są niestandardowe długości zasobów. Zasoby te są automatycznie przekształcane w zasoby niestandardowe i wyświetlane w kolorze czerwonym. Można wyłączyć kolor niestandardowy lub określić inny kolor niestandardowy na karcie DWG w oknie dialogowym Factory — opcje programu Inventor Factory.
    4. W programie Inventor tworzona jest nakładka DWG 2D, która następnie nakładana jest na podłogę Factory.
    5. W przeglądarce zostanie wyświetlony węzeł nakładki DWG mający taką samą nazwę jak oryginalny rysunek 2D i reprezentowany przez ikonę , aby wskazać powiązanie między układem programu AutoCAD 2D a nowo utworzonym układem 3D factory.

    Aktualizacja z programu AutoCAD

    Użyj następującej procedury, aby zaktualizować układ 3D Factory po wprowadzeniu zmian do oryginalnego układu programu AutoCAD. Jeśli układ 2D jest otwarty w programie AutoCAD, to aby przeprowadzić aktualizację, należy go najpierw zamknąć.

    1. Ikona przeglądarki dla węzła rysunku wskazuje, że oryginalny rysunek 2D został poprawiony i układ 3D Factory wymaga uaktualnienia.
    2. Na wstążce kliknij kartę Factory panel Procesy robocze Suite Aktualizuj z programu AutoCAD.
      Uwaga: Można też kliknąć prawym przyciskiem myszy węzeł rysunku w przeglądarce i wybrać opcję Aktualizuj z menu kontekstowego.
    3. Oryginalna nakładka DWG zostanie usunięta, a zmodyfikowany plik DWG zostanie ponownie nałożony na podłogę Factory.
    4. Po zakończeniu aktualizacji układ factory odzwierciedla zmiany z oryginalnego rysunku 2D.
    5. W przeglądarce węzeł nakładki DWG zostanie wyświetlony za pomocą ikony , wskazując, że powiązanie pomiędzy układem 2D programu AutoCAD a zaktualizowanym układem 3D factory zostało ponownie zsynchronizowane.

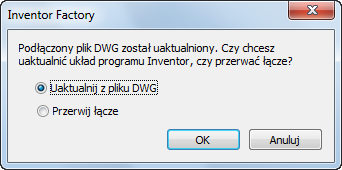

    6. Uwaga: Następujące okno dialogowe jest wyświetlane podczas otwierania układu programu Inventor Factory, którego połączony rysunek 2D został zmieniony. Kliknij przycisk OK, aby zaktualizować układ o zmiany wprowadzone w rysunku 2D.

    Przerywanie połączenia z programem AutoCAD

    Wykonaj następujące czynności, aby przerwać połączenie pomiędzy układem 3D programu Inventor a rysunkiem 2D programu AutoCAD.

    1. Na wstążce kliknij kartę Factory panel Procesy robocze Suite Przerwij połączenie z programem AutoCAD.
      Uwaga: Można też kliknąć prawym przyciskiem myszy węzeł rysunku w przeglądarce i wybrać opcję Przerwij połączenie z menu kontekstowego.
    2. Zostanie przywrócony normalny wygląd ikony przeglądarki dla węzła rysunku , aby wskazać, że połączenie zostało pomyślnie przerwane.

    Co zrobić, jeśli układ 3D zawiera układy pomocnicze?

    Wszystkie układy pomocnicze wewnątrz układu 3D podczas synchronizowania z programem AutoCAD Factory są automatycznie przekształcane w odnośniki. Jeśli układ pomocniczy zawiera opublikowane zasoby 3D, zostaną one zamienione na ich odpowiedniki 2D w programie AutoCAD.

    Uwaga: Więcej informacji na temat układów pomocniczych znajduje się w tematach pomocy programu Inventor Factory: Tworzenie układu pomocniczego.
