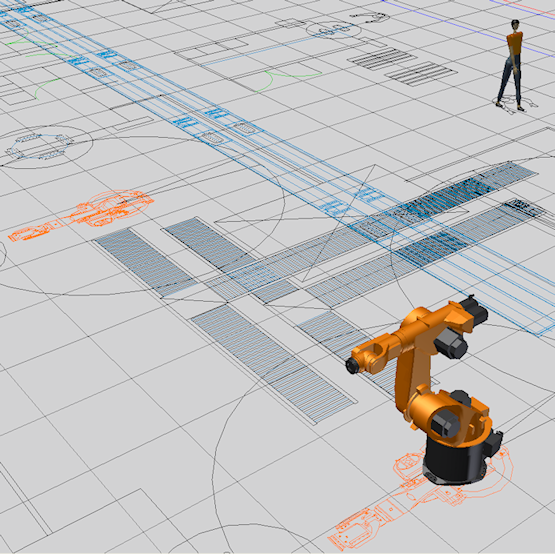

Rysunek 2D układu podłogi Factory, pokazujący wszystkie komponenty i personel Factory w odpowiednich miejscach, można utworzyć w programie AutoCAD. Rysunek może być także utworzony w innym programie CAD z funkcją tworzenia pliku w formacie DWG. Za pomocą polecenia Dodaj nakładkę DWG można następnie nałożyć rysunek na podłogę Factory w programie Inventor Factory i wykorzystać jako punkt przyciągania w celu precyzyjnego umieszczenia zasobów 3D Factory.
Po umieszczeniu, kliknięcie prawym przyciskiem myszy węzła nakładki DWG w przeglądarce zespołu powoduje wyświetlenie menu kontekstowego z różnymi opcjami. Rysunek można przesuwać, skalować, obracać, kadrować i usuwać. Można również włączać i wyłączać widoczność warstw rysunku. Jeśli w nakładce występują zasoby 2D programu AutoCAD Factory, za pomocą opcji Automatycznie umieszczaj zasoby 3D można je zastąpić zasobami 3D programu Inventor Factory. Menu kontekstowe zawiera również opcję bezpośredniego otwarcia nakładki w programie AutoCAD (obsługiwane są wszystkie wersje programu AutoCAD).
