W tej części ćwiczenia odwrócimy proces i wyeksportujemy dane układu elektrycznego z programu Inventor do AutoCAD Electrical.
Dodawanie złącza

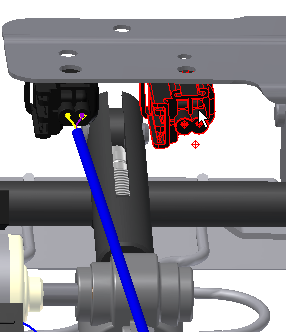

- Wstaw wystąpienie złącza 900356.ipt. Wstaw to wystąpienie w przybliżeniu, jak pokazano.Wskazówka: Zamiast korzystać z polecenia Wstaw, przeciągnij jedno z istniejących wystąpień z przeglądarki do okna graficznego, by utworzyć nowe wystąpienie.

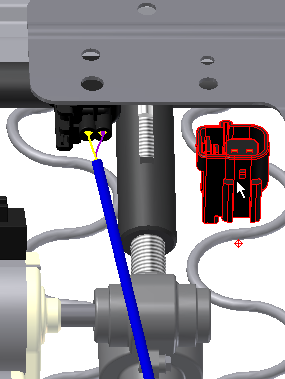

- Na karcie Składaj, na panelu Pozycja, użyj polecenia Lokalizacja przez uchwyt lub Przesuń i Obróć. Ustaw złącze w pozycji zbliżonej do przedstawionej. Ważne, by sworznie na powierzchni złącza były skierowane w stronę przodu fotela.
Normalnie użylibyśmy wiązań zespołu, by ustawić i związać komponent, lecz nie jest to konieczne dla niniejszego ćwiczenia.
