Tworzenie zbioru wskazań komponentów

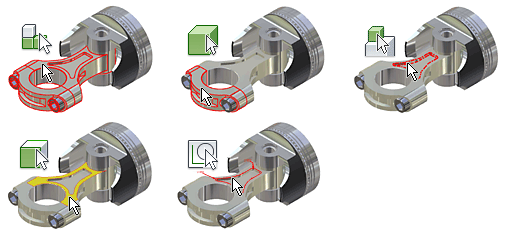

  1. Otwórz zespół. Na pasku narzędzi szybkiego dostępu kliknij opcję Wybierz, a następnie wybierz tryb priorytetu:
    • Priorytet komponentu Powoduje wybranie jedynie komponentów pierwszego poziomu należących do edytowanego zespołu.
    • Priorytet części Powoduje wybranie części zamiast podzespołów, elementów, powierzchni lub krawędzi.
    • Priorytet elementu Powoduje wybranie elementów (włącznie z elementami konstrukcyjnymi) na dowolnej części w zespole.
    • Wybierz powierzchnie i krawędzie Powoduje wybranie powierzchni lub krawędzi na dowolnej części zespołu.
    • Wybierz elementy Powoduje wybranie szkiców.

      • Aby wykluczyć części niewidoczne ze zbioru wskazań, na pasku narzędzi szybkiego dostępu kliknij opcje Wybierz Wybieranie komponentów, a następnie opcję Wybierz tylko widoczne.

Metody tworzenia zbiorów wskazań

Wybieranie wszystkich wystąpień

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz oraz Wybierz wszystkie wystąpienia.
  2. Wybierz komponent w oknie graficznym lub przeglądarce. Wszystkie wystąpienia wybranych komponentów są wyróżniane w oknie graficznym i przeglądarce.

Wybieranie komponentów związanych z bieżącym wskazaniem

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Związany z. W oknie graficznym i przeglądarce podświetlone zostaną wszystkie komponenty związane z wybranymi uprzednio wieloma komponentami.
  2. Wybierz jeden lub wiele elementów w przeglądarce lub oknie graficznym.

Tworzenie zbioru wskazań według wielkości komponentu

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Rozmiar komponentu.
  2. Jeśli komponent nie został uprzednio wybrany, wybierz go w oknie dialogowym Wybierz przy pomocy rozmiaru. Wielkość wybranego komponentu zostanie wyświetlona w oknie dialogowym.
    Uwaga: O rozmiarze komponentu decyduje długość przekątnej ramki ograniczającej wybranego komponentu.
  3. Kliknij opcję Co najwyżej lub Co najmniej i wprowadź wartość określającą względną wielkość.
    Uwaga: Zamiast wartości bezwzględnej można zastosować wartość procentową względem największego komponentu w typie obiektu priorytetowego.

Tworzenie zbioru wskazań odsuniętego od bieżącego wyboru o ramkę

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Odsunięcie komponentu.
  2. Jeśli komponent nie jest jeszcze wybrany, wybierz go w oknie dialogowym Wybierz poprzez odsunięcie.

    Wybrane komponenty są zawarte w wirtualnej ramce ograniczającej. Skrajne punkty wybranego komponentu określają jego rozmiar.

  3. Wyświetlana jest odległość przesunięcia określona przez ramkę ograniczającą wybrany komponent. W razie potrzeby kliknij i przeciągnij powierzchnię ramki ograniczającej, aby zmienić jej wielkość. Aby dołączyć komponenty częściowo zawarte w sferze, zaznacz pole wyboru, a następnie kliknij zieloną strzałkę.

Tworzenie zbioru wskazań odsuniętego od bieżącego wyboru o sferę

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Odsunięcie sfery.
  2. Jeśli komponent nie jest jeszcze wybrany, wybierz go w oknie dialogowym Wybierz przy pomocy sfery.

    Wybrane komponenty są zawarte w wirtualnej kuli. Punkty skrajne wybranego komponentu określają jego promień.

  3. Wyświetlany jest promień odsunięcia. W razie potrzeby kliknij i przeciągnij krawędź sfery, aby zmienić jej wielkość. Aby dołączyć komponenty częściowo zawarte w sferze, zaznacz pole wyboru, a następnie kliknij zieloną strzałkę.

Wybieranie komponentów na określonej stronie płaszczyzny

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Wybierz, posługując się płaszczyzną.
  2. Jeśli nie istnieje określony uprzednio wybór, wybierz płaszczyznę konstrukcyjną lub powierzchnię płaską.
  3. Aby zmienić stronę płaszczyzny, kliknij opcję Kierunek w oknie dialogowym Wybierz przy pomocy płaszczyzny.
  4. Aby wybór obejmował komponenty objęte częściowo, wybierz opcję Uwzględnij objęte częściowo.

Wybieranie komponentów zewnętrznych lub komponentów wewnętrznych

  1. Na pasku narzędzi szybkiego dostępu kliknij opcje WybierzKomponenty zewnętrzne lub Komponenty wewnętrzne.
  2. W oknie dialogowym Zewnętrzne ustaw opcję Procent widoczności. Wartość 100% powoduje zwrócenie wszystkich komponentów uznanych za widoczne. Ustaw wartość 0%, aby zwrócony został tylko najbardziej widoczny komponent.

Wybieranie wszystkich komponentów w bieżącym widoku

  1. Na pasku narzędzi szybkiego dostępu kliknij polecenie Wybierz Wszystkie w kamerze.
  2. W oknie dialogowym Wszystkie w kamerze ustaw opcję Procent widoczności. Wartość 100% powoduje zwrócenie wszystkich komponentów w płaszczyźnie widoku. Ustaw wartość 1%, aby zwrócony został tylko najbardziej widoczny komponent.
Uwaga: Wybrane komponenty zostaną wyróżnione w oknie graficznym i przeglądarce.
Temat nadrzędny: Wybór zestawów komponentów
