Dodawanie segmentów wiązki przewodów

Następnie dodamy dwa segmenty wiązki przewodów.

1. W przeglądarce dwukrotnie kliknij wiązkę Harness1, aby przejść do jej edycji. Pamiętaj, by dokonywać edycji zespołu wiązki, a nie części wiązki.
2. Wybierz Przewody i wiązki przewodówUtwórzUtwórz segment.

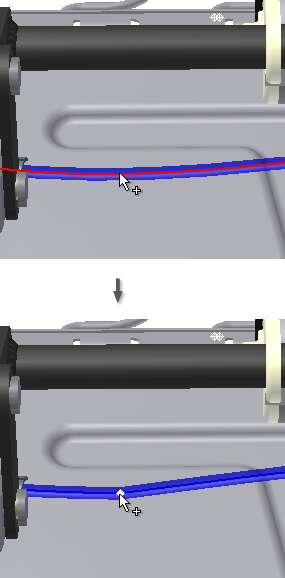

3. Wybierz istniejący segment w pobliżu przodu siedzenia, by umieścić pierwszy punkt. Dokładny wybór lokalizacji nie jest kluczowy dla tego ćwiczenia.

4. Wybierz istniejący punkt konstrukcyjny, by ustalić następny punkt segmentu.

5. Wybierz pozostały punkt konstrukcyjny, by ustalić punkt końcowy. Te dwa punkty znajdują się bardzo blisko siebie. Przybliż widok, by widzieć je wyraźnie.

6. Kliknij prawym przyciskiem myszy i wybierz polecenie Kontynuuj. Utworzony został pierwszy segment.
