Tworzenie elementu iFeature

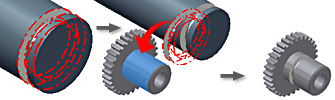

Na wstążce kliknij kartę Zarządzanie panel Redagowanie Wyodrębnij iFeature . Na modelu lub w przeglądarce wskaż jedną lub większą ilość elementów. Zapisz element typu iFeature pod jednoznaczną nazwą. Pokaż, w jaki sposób utworzyć element iFeature

Zmiana nazwy elementu iFeature

1. W oknie dialogowym Wyodrębnij iFeature kliknij prawym przyciskiem myszy na najwyższym poziomie drzewa elementów.
2. W polu edycyjnym wprowadź nawą nazwę elementu.

Po umieszczeniu elementu typu iFeature w przeglądarce pojawi się nowa nazwa, lecz nie zmienia to nazwy zapisanego pliku. Plik iFeature (.ide) jak i element iFeature powinny mieć podobne nazwy, aby łatwiej było korzystać z tych elementów.

Uwaga: W nazwie elementu nie używaj spacji, ani innych znaków specjalnych. Są one zawarte w nazwie parametru i mogą być użyte w równaniach podczas umieszczania elementu iFeature.

Dodawanie parametrów do elementu iFeature lub usuwanie

1. W oknie dialogowym Wyodrębnij iFeature, klikając rozwiń element i kliknij prawym przyciskiem myszy, aby dodać lub usunąć wszystkie parametry z tabeli Parametry rozmiaru.
2. Kliknij prawy przycisk myszy na indywidualnych parametrach, aby dodać je lub usunąć z tabeli parametrów.

Modyfikowanie wartości w tabeli Parametry rozmiaru

1. Kliknij wiersz z wartościami, które chcesz zmienić.
2. Kliknij w polu Nazwa, aby wprowadzić opisową nazwę dla parametru.
3. Kliknij pole Wartość, aby podmienić domyślny parametr (wewnątrz warunków określonych w polu Ograniczenie).
4. Kliknij w polu Ograniczenie i wskaż strzałkę, aby wyświetlić warunki dla pola Wartość. Wybierz jedną z poniższych opcji:
   • Brak (bez ograniczeń)
   • Lista (ograniczenia dla wcześniej wybranych wartości)
   • Zakres (ustalone minimalne, maksymalne i standardowe wartości)
5. Kliknij w polu Monit, aby wpisać opisową instrukcję, która będzie wyświetlana w oknie dialogowym po umieszczeniu elementu iFeature.

Praca z geometrią położenia

Dodaj lub usuń geometrię z listy Geometria położenia:

• W drzewie Wybrane elementy kliknij prawym przyciskiem myszy geometrię i wybierz opcję Dodaj geometrię.
• Na liście Położenie geometrii kliknij prawym przyciskiem myszy na geometrii, którą chcesz usunąć i wybierz opcję Usuń geometrię.

Zmiana nazwy geometrii położenia:

1. Kliknij w polu Nazwa, aby wprowadzić opisową nazwę dla identyfikacji Położenie geometrii.
2. Kliknij w polu Monit, aby wprowadzić opis, który będzie się pojawiał w oknie dialogowym podczas umieszczania geometrii.

Łączenie geometrii położenia

1. Kliknij prawym przyciskiem myszy geometrię na liście Położenie geometrii lub Wybrane elementy.
2. Wybierz opcję Połącz geometrię.
3. Wskaż kolejny element z listy, aby połączyć z pierwszym wybranym elementem.

Ustalanie niezależnego położenia geometrii

1. Kliknij prawym przyciskiem myszy współdzieloną geometrię na liście Położenie geometrii lub Wybrane elementy.
2. Wybierz opcję Wykonaj niezależną.
