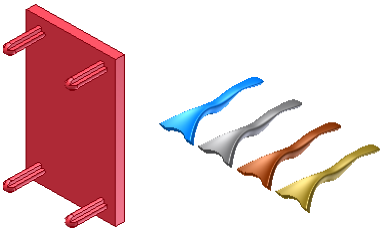

Utwórz szyk prostokątny wystąpień elementów.
Powiela element i rozmieszcza elementy wynikowe w szyku prostokątnym, wzdłuż ścieżki lub dwukierunkowo z pierwotnego elementu.
- Na wstążce kliknij
kartę Model 3D
panel Szyk
Prostokątny
. - W oknie dialogowym Szyk prostokątny wybierz opcję Szyk pojedynczych elementów.
- Kliknij polecenie Elementy, a następnie w oknie graficznym lub przeglądarce modelu wybierz co najmniej jeden element lub bryłę, które zostaną ustawione w szyku. W przypadku części można również wybrać elementy konstrukcyjne lub elementy powierzchni, aby je włączyć do szyku.
- W przypadku wielu brył w pliku dostępna jest strzałka wyboru Bryły. Wybierz bryłę (tylko jedną), która ma być częścią szyku.
- Kliknij narzędzie wyboru ścieżki, a następnie wybierz powierzchnię lub krawędź bryły modelu, oś konstrukcyjną, linię, łuk, splajn, powierzchnię płaską płaszczyznę roboczą lub uciętą elipsę. Kliknij Odwróć, aby zmienić kierunek kolumny. Uwaga: Po wybraniu płaszczyzny konstrukcyjnej lub powierzchni płaskiej normalna tej płaszczyzny wyznaczy kierunek liniowy.
- Wpisz liczbę elementów w kolumnie i z listy rozwijanej wybierz długość szyku:
- Odstęp Wprowadź odległość pomiędzy elementami.
- Odległość całkowita Wprowadź odległość kolumny.
- Długość krzywej Służy do automatycznego wprowadzenia długości krzywej.
- Jeśli szyk ma wiele wierszy, kliknij Kierunek 2, następnie ustaw kierunek wierszy, liczbę i odstępy, odległość lub długość krzywej.
- Zaznacz pole wyboru Płaszczyzna środkowa, aby rozmieścić wystąpienia kopii elementu w szyku po obu stronach oryginalnego elementu. Uwaga: Gdy zostanie wybrana opcja Płaszczyzna środkowa, opcja Odwróć przy parzystej liczbie wystąpień określa, po której stronie szyku pojawi się dodatkowa kolumna elementów.
- Kliknij przycisk Więcej, aby ustawić punkt początkowy dla jednego lub obu wierszy, ustal metodę zakończenia i metodę orientacji:
- Kliknij przycisk Start, a następnie, aby wskazać początek jednej lub obu kolumn, kliknij punkt na ścieżce. Jeśli ścieżka jest zamkniętą pętlą, wymagany jest punkt początkowy.
- W sekcji Oblicz wybierz opcję Optymalnie, aby utworzyć optymalny szyk, Identycznie, aby utworzyć identyczne elementy, lub Dopasuj, aby przerywać elementy, kiedy napotkają powierzchnię.
- W sekcji Orientacja, aby zorientować wszystkie elementy tak samo, jak pierwszy wybrany, wybierz opcję Identyczne. Opcjonalnie, aby określić ścieżkę sterującą obrotem elementów szyku, wybierz Kierunek 1 lub Kierunek 2.
Uwaga: Tworzenie szyków przy użyciu metody Identycznie lub Optymalnie przebiega szybciej niż w przypadku metody Dopasuj. Jeśli zostanie użyta opcja Dopasuj, po napotkaniu powierzchni płaskiej szyk się kończy. Wynikiem jest element o innym kształcie i rozmiarze niż oryginał.
