Wiązanie symetryczności ustawia wybrane linie lub krzywe symetrycznie względem wybranej linii. Segmenty powiązane z wybraną geometrią również zmienią swoją orientację po zastosowaniu wybranego wiązania.
- Na wstążce kliknij
kartę Szkicuj
panel Wiązania
Symetryczne

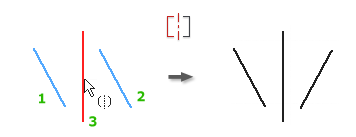

. - Wskaż pierwszą linią lub krzywą.
- Wskaż drugą linię lub krzywą.
- Wskaż linię symetrii.
- Kontynuuj umieszczanie wiązań symetrycznych lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.
Pokaż, jak utworzyć wiązanie symetryczności
Uwaga:
- Jeśli usuniesz linię symetrii, wiązania symetryczności również zostaną usunięte.
- Wybrane linie i łuki zostaną powiązane z linią tworząc symetryczny kształt. Po zastosowaniu wiązania, cała geometria powiązana z wybranymi kształtami również zmieni położenie.
- Linia symetrii może być linią dowolnego typu. Linia ta musi być zachowana w szkicu, w przeciwnym razie każde wiązanie symetryczności zespolone z tą linią zostanie usunięte.
