Wstawianie trójpłytowej bazy formy

W tej części omówione zostanie wstawianie trójpłytowej bazy formy.

1. Na wstążce kliknij kartę Zespół formy panel Zespół formy Korpus formy .
2. W oknie dialogowym Korpus formy upewnij się, że opcja Umieszczenie jest aktywna. Wybierz krawędź oddzielającą matrycę i stempel, aby zlokalizować Punkt odniesienia położenia, jak przedstawiono na ilustracji poniżej.

3. W oknie dialogowym Korpus formy kliknij listę rozwijaną Dostawca i Typ. Wybierz Futaba jako Dostawcę oraz Trójpłytowe korpusy formy jako Kategorię.
4. Wybierz z listy FUTABA-DA-S-IH.
5. Ustaw Rozmiar na 400 x 450 mm.

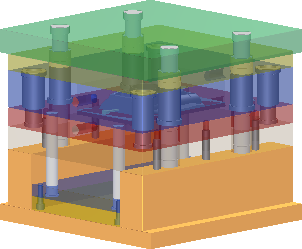

6. Kliknij przycisk OK, aby wygenerować bazę formy, jak przedstawiono na ilustracji poniżej.
7. Opcjonalnie, jeśli włączono Wyświetl monit o nazwy plików, kliknij przycisk OK w oknie dialogowym Nazewnictwo plików, aby zatwierdzić ustawienia domyślne i wygenerować bazę formy.
