W naszym projekcie elementy pionowe muszą być równoległe do górnych i dolnych ceowników. Należy wydłużyć elementy pionowe, aby spełnić te kryteria.

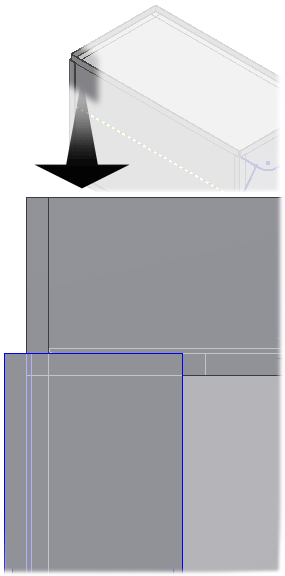

- Zorientuj model, tak jak pokazano.
- Na wstążce kliknij
kartę Projekt
panel Ramka
Wydłuż/Skróć
. - Wybierz pionowy ceownik. Dokonaj wyboru w pobliżu górnej części ceownika.Uwaga: Przedłużając jeden koniec komponentu, przedłużony zostanie koniec, który znajduje się najbliżej kursora podczas wyboru komponentu.
- Upewnij się, że wybrano polecenie Jeden koniec.
Obecnie koniec pionowego ceownika leży na tej samej płaszczyźnie, co wewnętrzna powierzchnia wyższego ceownika. Szerokość ceowników wynosi 40 mm. Dlatego wydłużona odległość wynosi 35 mm.
- Wprowadź wartość 35 mm w polu Wydłużenie.
- Kliknij przycisk Zastosuj.
- Powtórz ten proces dla innego końca pionowego ceownika, tym razem wprowadzając wartość 5 mm dla wydłużonej odległości.
- Powtórz ten proces dla pozostałych trzech wyższych końców ceownika. Nie ma potrzeby dopasowywania pozostałych niższych ceowników.
- Zamknij okno dialogowe, gdy skończysz.
