Podczas produkowania części konstrukcji blachowej często najważniejsze jest tworzenie fizycznych zagięć w odpowiedniej kolejności. Taka kolejność porządku zagięcia może być określona podczas wyświetlania modelu w stanie rozwinięcia blachy. Po jej określeniu, tabela zagięcia może być wyodrębniona do opisu tabeli zagięcia na rysunkach produkcyjnych.
Autodesk Inventor obsługuje opis kolejności zagięć na liniach środkowych zagięć utworzonych podczas spłaszczania kształtowanych elementów oraz na kosmetycznych liniach środkowych zagięć dodanych ręcznie.

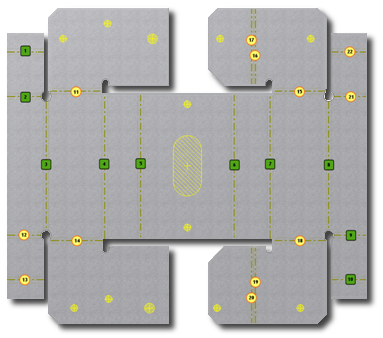

Kolejność zagięcia jest wskazana w spłaszczonym stanie modelu za pomocą kolorowych znaczników zawierających numer kolejności. Kołowe znaczniki oznaczone jednym kolorem wskazują zagięcia zachowujące kolejność domyślną. Kwadratowe znaczniki oznaczone innym kolorem wskazują zagięcia edytowane. Aktywny schemat koloru określa stosowanie kolorów.
Kolejność zagięcia można określić na trzy sposoby:
|
Przestawianie sterowane - Umożliwia wybór znacznika początkowego i znacznika końcowego. Za pomocą algorytmu przecinającego powierzchnię płaską umożliwia zmianę kolejności linii środkowych zagięcia leżących pomiędzy wybranym znacznikiem początkowym a końcowym. |
|
|
Przestawianie sekwencyjne - Po dokonaniu wyboru początkowego znacznika linii środkowej zagięcia, który ma zostać zmieniony, wybór sekwencyjny jest dokonywany ręcznie do czasu zakończenia określania nowej kolejności. |
|
|
Edycja indywidualna - Umożliwia wybór i zmianę poszczególnych znaczników linii środkowych zagięcia. |
Wiele linii środkowych zagięcia można oznaczyć powielonymi identyfikatorami kolejności.
