Tworzenie profili sprężyn

Aby utworzyć sprężynę o 12 zwojach, postępuj zgodnie z poniższymi etapami. Rozpocznij od narysowania linii konstrukcyjnych rysunku, w oparciu o wymiary sprężyny. Kilka z podstawowych poleceń programu Autodesk Inventor jest używanych do tworzenia sprężyny 3D

• Splajn
• Szkic 2D i 3D
• Obrót
• Wyciągnięcie proste
• Przeciągnięcie
• Szyk kołowy

Etap 1: Utworzenie płaskiego splajnu reprezentującego jeden zwój sprężyny

W nowym pliku części, utwórz szkic 2D zawierający pojedynczy splajn (i związaną geometrię konstrukcyjną), która reprezentuje jeden zwój sprężyny. Zaleca się, aby jeden z punktów końcowych splajnu leżał na głównej płaszczyźnie konstrukcyjnej i był wyśrodkowany względem głównej osi konstrukcyjnej.

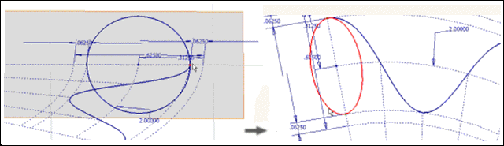

Etap 2: Utworzenie okręgu reprezentującego średnicę sprężyny

1. Na wstążce kliknij kartę Model 3D panel Szkic Utwórz szkic 2D .
2. Utwórz drugi szkic 2D, który będzie zawierał pojedynczy okrąg reprezentujący średnicę sprężyny. Okrąg musi być zgodny z końcem splajnu na pierwszym szkicu.

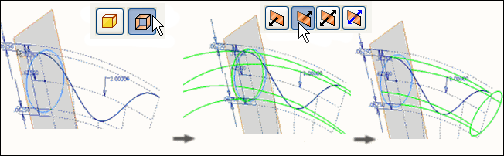

Etap 3: Utworzenie geometrii konstrukcyjnej definiującej ścieżkę sprężyny - część 1

1. Na wstążce kliknij kartę Model 3D panel Tworzenie Obrót w celu obrócenia powierzchni.
2. Jako profil i oś Z, wskaż wynik powierzchni, a następnie okrąg.
3. Wprowadź kąt 30 stopni. Kąt jest długością jednego segmentu (zwoju) sprężyny.
4. Odwróć kierunek sprężyny w prawo.
5. Kliknij przycisk OK, aby obrócić sprężynę i wygenerować uzwojoną rurę obejmującą szkic splajnu.

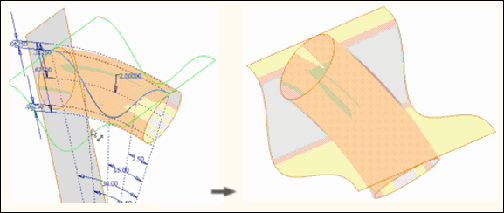

Etap 4: Utworzenie geometrii konstrukcyjnej definiującej ścieżkę sprężyny - część 2

1. Na wstążce kliknij kartę Model 3D panel Tworzenie Wyciągnięcie proste .
2. Wyciągnij szkic splajnu w obu kierunkach, tak aby przecinał sprężynę w obu kierunkach. Określ Wynik powierzchni, aby wygenerować wyciągniętą powierzchnię przecinającą się z obróconą powierzchnią.

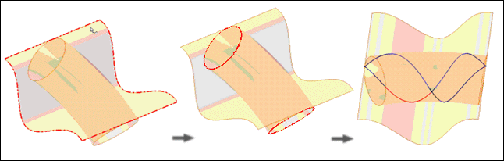

Etap 5: Przygotowania do polecenia Przeciągnięcie poprzez utworzenie ścieżki dla sprężyny

1. Na wstążce kliknij kartę Model 3D panel Szkic Utwórz szkic 3D .
2. Użyj opcji Przecięcie 3D, aby utworzyć szkic D na przecięciu dwóch powierzchni, tworzący ścieżkę sprężyny.

   Linia reprezentuje jeden zwój sprężyny i tworzy ścieżkę sprężyny.

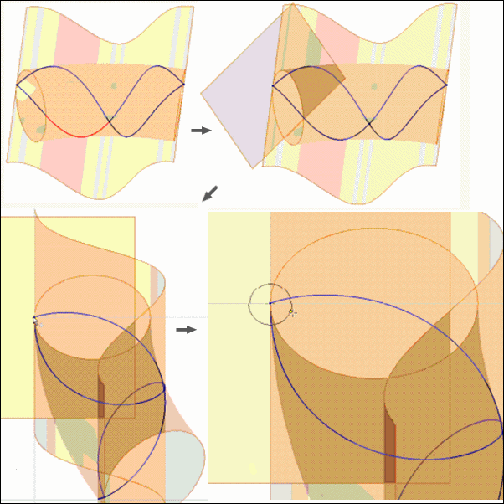

Etap 6: Przygotowania dla polecenia Przeciągnięcie poprzez utworzenie profilu dla sprężyny

1. Na wstążce kliknij kartę Model 3D panel Elementy konstrukcyjne Płaszczyzna .
2. Utwórz płaszczyznę konstrukcyjną na końcu jednego z segmentów szkicu D, prostopadłą do wybranego segmentu.
   Uwaga: Mamy teraz ścieżkę i płaszczyznę konstrukcyjną prostopadłą do ścieżki. Kolejnym etapem jest naszkicowanie rzeczywistego przekroju poprzecznego celem przeciągnięcia go wzdłuż ścieżki.
3. Na wstążce kliknij kartę Model 3D panel Szkic Utwórz szkic 2D .
4. Na wstążce kliknij kartę Szkic panel Rysuj Rzutuj geometrię .
5. Utwórz szkic 2D na nowo utworzonej płaszczyźnie konstrukcyjnej zawierającej pojedynczy okrąg, aby zaprezentować przekrój poprzeczny drutu sprężynowego. Środek okręgu musi pokrywać się z końcem sprężyny.

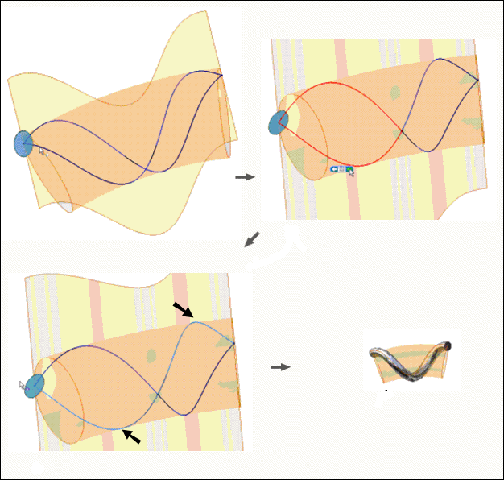

Etap 7: Przeciągnięcie jednego zwoju sprężyny

1. Na wstążce kliknij kartę Model 3D panel Utwórz Przeciągnięcie .

   Polecenie Przeciągnięcie umożliwia automatyczny wybór profilu modelu utworzonego w Etapie 6, ponieważ jest to jedyny zamknięty profil w modelu.

2. Jako Ścieżkę skosu wybierz dwa przylegające segmenty splajnu D.
   Uwaga: Aby nadpisać nieodpowiednie łączenie łańcuchowe segmentu, wybierz opcję Inne.

   Wybrany jest teraz jeden zwój.

3. Kliknij przycisk OK. Jeden zwój sprężyny śrubowej są wyświetlone wzdłuż zakrzywionej osi.

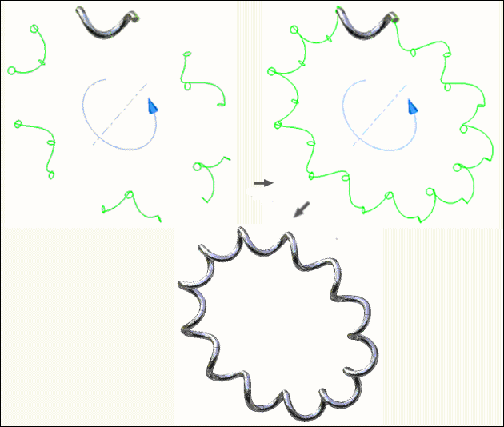

Etap 8: Utworzenie przeciągnięcia celem zakończenia sprężyny

1. Na wstążce kliknij kartę Szkic panel Szyk Kołowy .
2. W oknie dialogowym Szyk kołowy kliknij opcję Elementy, i wybierz z przeglądarki polecenie Przeciągnięcie.
3. Kliknij przycisk Oś, a następnie wybierz tę samą oś użytą do utworzenia obrotu powierzchni.
4. Dla opcji Umieszczenie wprowadź 12, a jako kąt - 360 stopni.
5. Kliknij przycisk OK. Zostanie wyświetlona kompletna sprężyna śrubowa na zakrzywionych osiach.
