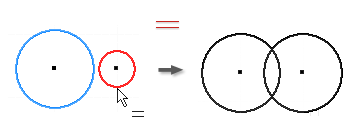

Wiązanie równości powoduje zrównanie długości promieni wskazanych okręgów i łuków oraz zrównanie długości wskazanych linii.
- Na wstążce kliknij
kartę Szkic
panel Wiązanie
Równe
. - Wskaż pierwszy okrąg, łuk lub linię.
- Kliknij drugą krzywą tego samego typu, aby obie krzywe były tej samej wielkości.
Jeśli pierwszą wybraną krzywą jest linia możesz wybrać tylko linię. Jeśli pierwszą wybraną krzywą jest łuk lub okrąg to można wybrać tylko łuki i okręgi.
- Kontynuuj umieszczanie wiązań równości lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.
Pokaż, jak utworzyć wiązanie równości
Uwaga: Aby związać promienie kilku łuków i okręgów lub związać długości kilku linii, wybierz geometrię i kliknij polecenie Równe.
