Zespoły elastyczne

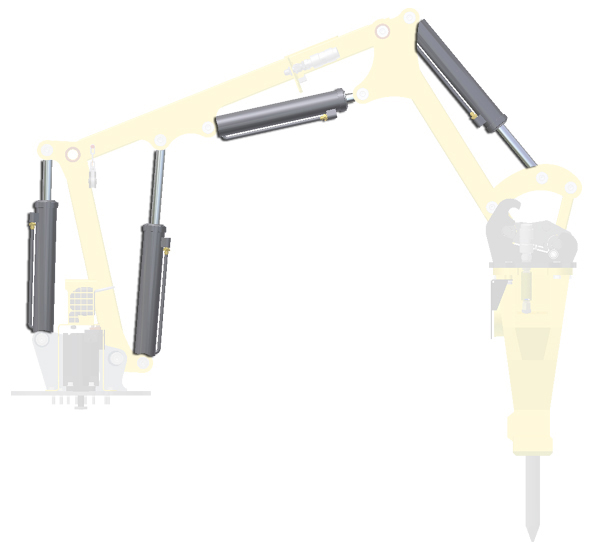

Podzespoły kinematyczne, na przykład tłoki hydrauliczne, używane są często w projekcie wielokrotnie. Każde wystąpienie może być wyświetlone w innym położeniu, aby oddać bieżący stan kinetyczny projektu. Dzięki statusowi elastycznemu każde położenie może być wyświetlone w innym położeniu w kontekście zespołu macierzystego.

Aby zmienić stan elastyczny dla podzespołu, kliknij komponent prawym przyciskiem myszy i wybierz opcję Elastyczny. Zespoły spawane nie mogą być elastyczne.

Podzespół nie może być jednocześnie adaptacyjny i elastyczny.

Jakie są wskazówki dotyczące korzystania z zespołów elastycznych?

• W przeciwieństwie do podzespołów adaptacyjnych, podzespoły elastyczne nie są modyfikowane w przypadku zmiany ich pozycji.
• Części nie mogą być elastyczne.

W jaki sposób można użyć elastyczności w połączeniu z reprezentacjami pozycyjnymi i reprezentacjami projektu?

Elastyczność używana jest często w połączeniu z reprezentacjami pozycyjnymi celem zapisania różnych stanów zespołu oraz późniejszego ich odtworzenia i przedstawienia w modelowaniu zespołu i w widokach rysunkowych.

Każde umieszczenie zespołu może być wyświetlone w innym położeniu; nie ma to wpływu na zestawienie komponentów.

Porównanie zespołów elastycznych i adaptacyjnych

Komponent nie może być jednocześnie elastyczny i adaptacyjny. Określenie stanów i włączenie lub wyłączenie ich w razie potrzeby możliwe jest z poziomu menu kontekstowego.

Konfiguracje kinetyczne komponentów sprawdzane są za pomocą dwóch poniższych metod:
Zespoły adaptacyjne	Zespoły adaptacyjne są automatycznie dostosowywane poprzez zmianę pozycji i wielkości ich komponentów. Pozostają otwarte stopnie swobody. Adaptowany rozmiar, kształt i pozycja mają jednakowy wpływ na wszystkie umieszczenia komponentu. Kiedy poszczególne komponenty dostosowywane są w zespole, zmiany zapisywane są w osobnych plikach.
Zespoły elastyczne	Zespoły elastyczne zachowują się w podobny sposób jak podzespoły adaptacyjne, ale każde umieszczenie może mieć inną pozycję. Poza tym, w przeciwieństwie do podzespołów adaptacyjnych, podzespół nie jest modyfikowany. Komponenty mają pewną liczbę stopni swobody dzięki czemu pozycje komponentów mogą ulegać zmianie. Stan elastyczności każdego wystąpienia zapisywany jest tylko w zespole używanym a nie w poszczególnych komponentach.
