Przeprowadź ocenę projektu przy użyciu różnych materiałów. Wybierz jedną z dostępnych opcji nadpisania materiału lub użyj narzędzia Edytor stylów w celu zdefiniowania niestandardowych materiałów:
- W kolumnie Materiał nadpisany kliknij komórkę komponentu, którego materiał jest zmieniany. Węzeł przeglądarki wiersza i przypisanego komponentu, oraz komponent w oknie graficznym zostają wyróżnione, co odzwierciedla wybór.
- Kliknij strzałkę w dół, aby rozwinąć listę materiałów i wybrać materiał. Nadpisanie dotyczy wszystkich wystąpień komponentu. Oznacza to, że jeśli występuje 16 śrub i materiał zostanie nadpisany dla jednej z nich, nastąpi nadpisanie materiału dla wszystkich 16 śrub. Uwaga: Można skopiować i wkleić nadpisane materiały. Kliknij prawym przyciskiem myszy komórkę Nadpisz materiał i wybierz kopiuj. Następnie, kliknij prawym przyciskiem myszy komórkę Nadpisz materiał i wybierz wklej.
- Należy określić nadpisania materiału dla dowolnej liczby komponentów, a następnie kliknąć przycisk OK, aby zastosować zmiany materiału.
Uwaga: Jeśli odpowiedni materiał nie jest dostępny na liście, można zdefiniować nowy lub zmodyfikować istniejący. W tym celu w oknie dialogowym Materiały kliknij opcję Edytor stylów.
Pracuj z wieloma materiałami komponentu.

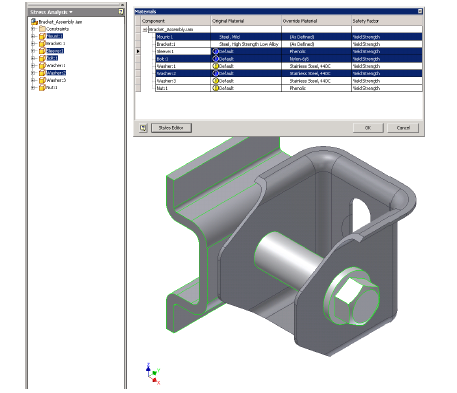

W oknie dialogowym Materiały możesz wybrać wiele wierszy naraz:
- Kliknij dowolny wiersz w tym oknie dialogowym.
- Aby zaznaczyć wiele wierszy, klikaj je, trzymając wciśnięty klawisz CTRL.
- Aby wybrać wiele przylegających wierszy, naciśnij klawisz SHIFT.
Uwaga: Wybrane w oknie graficznym wiersze i komponenty zostaną wyróżnione.
Przypisz nadpisania materiału do zaznaczonych wierszy:
- Po zaznaczeniu wierszy kliknij jedną z zaznaczonych komórek w kolumnie Nadpisz materiał.
- Z menu rozwijanego wybierz odpowiedni materiał. Wszystkie zaznaczone wiersze odziedziczą to samo nadpisanie materiału.
Skopiuj i wklej nadpisanie materiału:
- Kliknij prawym przyciskiem myszy wiersz i wybierz polecenie Kopiuj. Nadpisanie materiału powiązane z tym wierszem zostanie skopiowane.
- Zaznacz wiersze docelowe dla nadpisania materiału pojedynczo lub wiele naraz.
- Kliknij prawym przyciskiem myszy wiersz i wybierz polecenie Wklej. Wszystkie wiersze odziedziczą skopiowane nadpisanie materiału.
Współczynnik bezpieczeństwa
Określa, czy określając współczynnik bezpieczeństwa, należy korzystać z Granicy plastyczności, czy z Wytrzymałości na rozciąganie. Domyślnym ustawieniem jest Granica plastyczności. Dla materiałów plastycznych wybierz Granicę plastyczności. Dla materiałów kruchych wybierz Wytrzymałość na rozciąganie.
