Utwórz element połączenia zatrzaskowego, zaczynając od punktów na szkicu 2D.
- Stwórz lub zaimportuj część o cienkich ścianach.
- Stwórz szkic 2D z punktami odpowiadającymi umieszczeniu połączenia zatrzaskowego.
- Kliknij ikonę
kartę Model 3D
panel Część z tworzywa sztucznego
Połączenie zatrzaskowe

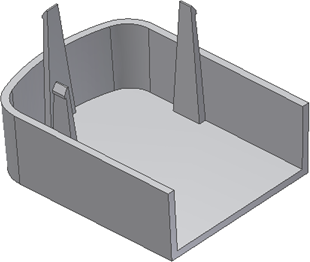

. Upewnij się, że wybrana metoda umieszczenia to Ze szkicu. Na poniższych obrazkach pokazano wykorzystanie Połączenia zatrzaskowego typu Hak zatrzasku wspornika. - Jeśli jest to jedyny szkic zawierający punkty, zostaną one automatycznie wybrane. W innym przypadku wybierz punkty do umieszczenia (klawisz Ctrl + kliknięcie, aby anulować wybór).
- Należy zauważyć, że cztery możliwe kierunki dla każdego połączenia zatrzaskowego są wyrównane do osi XY płaszczyzny szkicu. Kliknij strzałkę kierunku haka, aby nadać każdemu hakowi odpowiedni kierunek.
- Dopasuj parametry belki i haka lub użyj manipulatorów aż do osiągnięcia odpowiedniego kształtu. Należy zauważyć, że manipulatory kształtu nie są aktywne gdy kierunek haka jest skierowany ku dołowi (aby ułatwić wybór kierunków).
- Upewnij się, że opcja Wydłuż jest zaznaczona, a następnie kliknij przycisk OK.
