W niektórych przypadkach wymagane jest, aby części poruszały się jak bryły sztywne, a połączenie nie jest wymagane. W czasie ruchu spawana bryła zachowuje się jak podzespół poruszany w łańcuchu wiązań w ramach zespołu macierzystego. W innym przypadku komponenty tworzące grupę spawaną mogą potrzebować określonego stopnia swobody do wykonania ruchu w symulacji. Na przykład w przypadku grupy spawanej w modelu Piła.
Tworzenie kontaktu 2D
- W przeglądarce rozwiń Grupy ruchome.
- Kliknij prawym przyciskiem myszy polecenie Wałek popychacza, a następnie polecenie Zachowaj stopień swobody. Wałek zachowa swoją charakterystykę ruchomą.
- W obszarze graficznym kliknij i przeciągnij Popychacz w stronę przeciwną niż zespół ramienia Krzywki.
- Na wstążce kliknij
kartę Symulacja dynamiczna
panel Połączenie
Wstaw połączenie
i z listy wybierz Kontakt 2D. - Wybierz krawędź profilu krzywki (1).
- Wybierz szkic kołowy (2) na komponencie wałka.
- Kliknij polecenie Zastosuj. Jak widać, geometria szkicu może być wykorzystana do pomocy przy określaniu symulacji.
- Przeciągaj popychacz do momentu, aż wałek dotknie krzywki. Zwróć uwagę na to, że nie dochodzi do przenikania. Użycie polecenia Kontakt 2D spowodowało utworzenie mechanicznej relacji pomiędzy dwoma komponentami.

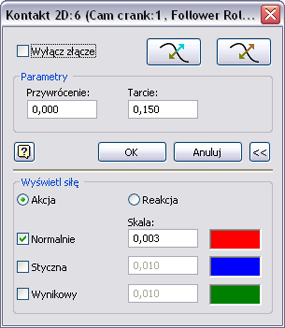

- Ustaw właściwości dla kontaktu 2D i wyświetl wektor siły. W przeglądarce kliknij prawym przyciskiem myszy połączenie kontaktu 2D, a następnie opcję Właściwości.
- Ustaw wartości w polu Przywrócenie na 0.0.
- Rozwiń okno dialogowe, aby uzyskać dostęp do niższego przekroju. Zaznacz pole Normalny i ustaw Skalę na 0.003.
