Szyki kreskowania są używane w rzutach przekrojów oraz do wypełniania profili szkiców. Większość norm określa użycie jednego wzoru kreskowania i kąt szyku jest automatycznie zmieniany dla poszczególnych części w rzutach przekrojów modelu. Niektóre firmy używają różnych szyków kreskowania dla różnych materiałów, aby pomóc je rozróżnić. W tym ćwiczeniu można się nauczyć, jak przypisywać wzory kreskowania do materiałów, importować niestandardowe wzory kreskowania oraz nadpisywać wygląd wzoru kreskowania.

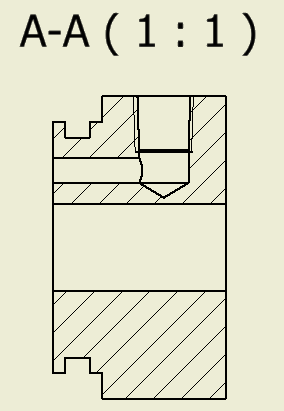

- Powiększ rzut A-A. Jest to rzut pojedynczej części, dlatego wszystkie profile mają ten sam wzór kreskowania.
- Na karcie Zarządzanie kliknij grupę Style i standardy
Edytor stylów. - Rozwiń węzeł Norma i wybierz opcję Norma zmodyfikowana (ISO).
- Otwórz kartę Domyślne ustawienia wzorów kreskowania materiału.
Domyślny wzór kreskowania został ustawiony na ANSI 31 i nie wyświetlono żadnych materiałów.
- Podczas importowania materiałów kliknij przycisk Z biblioteki. Wszystkie materiały są importowane z biblioteki materiałów i wszystkie zostaną zmapowane do domyślnego wzoru kreskowania. Uwaga: Jeśli materiały nie zostaną wyświetlone, potwierdź, że Biblioteka materiałów jest dostępna.
- Przewiń w dół na materiał Stal, miękka i kliknij wzór kreskowania. Następnie rozwiń listę Wzór kreskowania. Lista zawiera pozycje: ANSI 31, kilka szyków kreskowania ISO i opcję Inne…
- Kliknij opcję Inne..., aby wyświetlić okno dialogowe Wybór wzoru kreskowania. Wybierz dostępne pole ANSI 32 i kliknij przycisk OK.
Wzór kreskowania ANSI 32 jest teraz dostępny na rysunku.
- Aby ustawić ANSI 32 jako domyślny wzór kreskowania dla materiału Stal, miękka, wybierz opcję ANSI 32 z listy wzorów kreskowania. Kliknij Zapisz, a następnie Gotowe.
Po zmapowaniu wzorów kreskowania do materiałów nowe rzuty przekrojów automatycznie użyją tych wzorów. W przypadku istniejących rzutów wzory kreskowania należy uaktualnić ręcznie.
- Aby zaktualizować wzór kreskowania w widoku przekroju, kliknij go prawym przyciskiem myszy i wybierz opcję Wzór Jak materiał

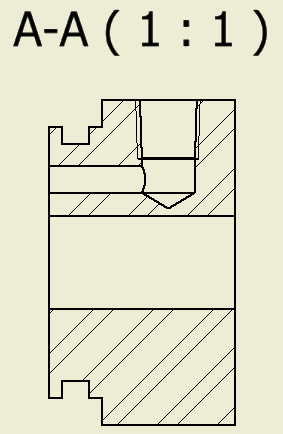

Rzut przekroju zostanie uaktualniony do wzoru kreskowania ANSI 32, jak przedstawiono na ilustracji poniżej.
Odstępy na wzorze kreskowania są zbyt małe dla przekroju tej części.
- Kliknij prawym przyciskiem myszy szyk i wybierz opcję Edycja… .
Zmień wartość opcji Skala na 2 i kliknij przycisk OK.

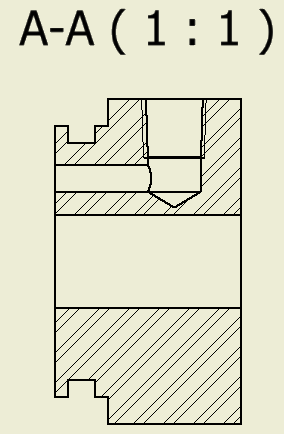

Wzór kreskowania zostanie uaktualniony, jak przedstawiono na ilustracji poniżej.
-
