W tej części omówione zostanie tworzenie kanału chłodzącego dla projektu formy.
W kanale chłodzącym krąży czynnik chłodzący, zapewniając szybkie i jednolite ochłodzenie formy.
- Na wstążce kliknij kartę Układ formy > panel Kanały wlewowe i kanały > Kanał chłodzący
. - W prawym górnym rogu okna graficznego kliknij Prawa strona w narzędziu ViewCube, aby ustawić orientację modelu.
- Uaktywnij narzędzie wyboru Powierzchnia. Wybierz lokalizację przedstawioną na ilustracji poniżej.

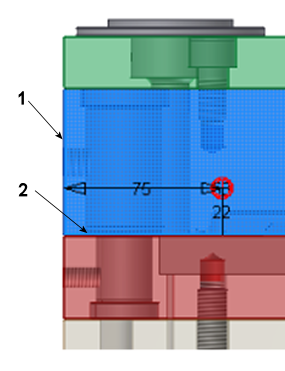

- Wybierz krawędź oznaczoną 1 (poza fazą) na ilustracji poniżej jako odniesienie Krawędź liniowa 1.
- Wybierz krawędź oznaczoną 2 (faza) na ilustracji poniżej jako odniesienie Krawędź liniowa 2.
- Edytuj lokalizacje osi X i Y w następujący sposób:
- Odległość od Krawędzi liniowej 1 = 75 mm.
- Odległość od Krawędzi liniowej 2 = 22 mm.
- Na liście Wydłużenia w oknie dialogowym Kanał chłodzący wybierz Przejściowe.
- Zaznacz pole wyboru Symetrycznie.
- Kliknij przycisk Zastosuj.
- Kliknij OK, aby zatwierdzić ustawienia domyślne w oknie dialogowym wprowadzania nazwy pliku. Zostanie wyświetlony kanał chłodzący, jak przedstawiono na ilustracji poniżej.
- Powtórz etapy od 3 do 10, aby utworzyć dodatkowe trzy kanały chłodzenia, jak przedstawiono na ilustracji poniżej.
- Odległości od Krawędzi liniowej 1 i 2 do każdego z kanałów chłodzących znajdują się w tabeli poniżej. Upewnij się, że wybrano krawędzie zewnętrzne, a nie krawędzie faz.
Kanał chłodzący Odległość od Krawędzi liniowej 1 Odległość od Krawędzi liniowej 2 Kanał chłodzący 2 105 mm 22 mm Kanał chłodzący 3 135 mm 22 mm Kanał chłodzący 4 170 mm 22 mm - Kliknij Zastosuj, aby utworzyć każdy kanał chłodzący. Po utworzeniu wszystkich czterech kanałów chłodzących kliknij Gotowe w oknie dialogowym Kanał chłodzący.
