Otwórz swój zespół oraz zespół wiązki przewodów. Zespół wiązki przewodów zawiera dane dotyczące kabli i wiązek przewodów.
Tworzenie zespołu wiązki przewodów

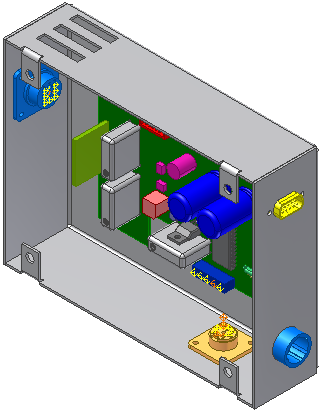

- Otwórz plik Enclosure_Assembly.iam znajdujący się w podfolderze Kable i wiązki przewodów. To ten sam zespół, który był wykorzystywany w poprzednim ćwiczeniu.
-
Na wstążce kliknij
kartę Złóż
panel Rozpocznij
Przewody i wiązki przewodów
. - W oknie dialogowym Utwórz wiązkę przewodów wpisz Harness Assembly1.iam jako nazwę wiązki przewodów i zaakceptuj domyślną lokalizację.
- Kliknij przycisk OK.
System dodaje zespół wiązki przewodów do przeglądarki i uaktywnia środowisko kable i wiązki przewodów.
- Karta Kable i wiązki przewodów zostaje wyświetlona na wstążce. Zatrzymaj kursor na poleceniach na wstążce, aby wyświetlić ich opisy.
- Zlokalizuj nowy zespół wiązki przewodów w hierarchii przeglądarki.
