Dostęp
Okna dialogowe elementów konstrukcji blachowej znajdujące się na karcie Kształt: Powierzchnia, Gięcie i Kształt kołnierza.
- Rozciągnij zagięcie do powierzchni bocznej
-

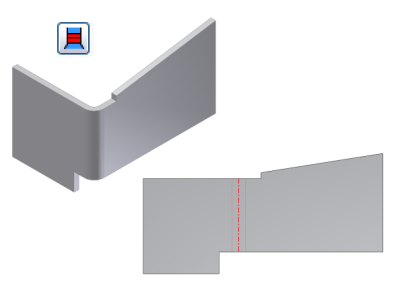

Rozciąga materiał wzdłuż powierzchni, po stronie krawędzi połączonych przez zagięcie, zamiast prostopadle do osi zagięcia. To narzędzie jest użyteczne, gdy krawędzie boczne powierzchni nie są prostopadłe. Na poniższych rysunkach za pomocą każdej opcji tworzone jest to samo gięcie. Na pierwszym rysunku przedstawiono przedłużenie zagięcia wyrównane względem powierzchni bocznej. Zwróć uwagę na obszar rozwinięcia blachy na jednej ze stron strefy zagięcia.
- Rozciągnij zgięcie prostopadle do powierzchni bocznej
-
Rozciąga materiał prostopadle do powierzchni bocznej. Jest to opcja wybrana domyślnie po otwarciu okna dialogowego. Na poniższym rysunku przedstawiono to samo gięcie, co na poprzedniej ilustracji, utworzone za pomocą przedłużenia zagięcia prostopadłego do powierzchni bocznej. Zwróć uwagę na obszar rozwinięcia blachy na jednej ze stron strefy zagięcia i porównaj go z tym samym obszarem rozwinięcia blachy wyświetlonym poprzednio.
