Na wstążce otwórz okno dialogowe Ustawienia płaszczyzny podstawy.
- Na karcie Widok
w panelu Wygląd na liście rozwijanej Płaszczyzna podstawy kliknij opcję Ustawienia.
Uwaga: W zespole i podczas edycji lokalnej jedyną widoczną płaszczyzną jest nadrzędna płaszczyzna podstawy dokumentu macierzystego. Otwórz dokument oddzielnie, aby uzyskać dostęp do widoczności płaszczyzny podstawy.
Zmiana orientacji płaszczyzny podstawy
- Zmień orientację ViewCube. Zorientuj kamerę w dół, kierując ją na miejsce, w którym znajdować się ma płaszczyzna podstawy. Następnie z menu kontekstowego ViewCube wybierz opcję Ustaw bieżący widok jako widok z góry.
Umieszczanie płaszczyzny podstawy
- Kliknij kartę Widok panel Wygląd listę rozwijaną Płaszczyzna podstawy, a następnie pozycję Ustawienia...

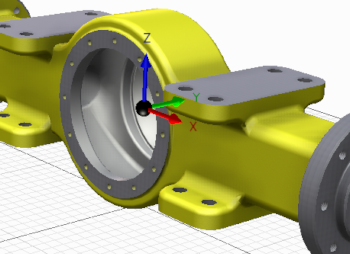

. Płaszczyzna podstawy, jeśli nie jest widoczna, zostanie wyświetlona. Widoczne są zmiany wprowadzone względem wyświetlania modelu. - Początek układu płaszczyzny podstawy wyświetla się przy początku modelu. Aby umożliwić zmiany położenia, wybierz opcję Ustawienie ręczne. W oknie graficznym kliknij i przeciągnij strzałkę układu, aby wykorzystać pozycjonowanie ograniczone kierunkowo, oraz środek sfery, aby użyć trójwymiarowego pozycjonowania początku.
Podczas zmiany położenia aktywowana jest funkcja lokalizacji obiektu, co ułatwia wybór wierzchołka modelu.
Uwaga: Układ nie akceptuje wejścia obrotowego.
Kursor jest przyciągany do wierzchołków modelu, ale selekcje są nieskojarzone.
Ręczna zmiana rozmiaru płaszczyzny podstawy
- Na wstążce kliknij kartę Widok panel Wygląd, listę rozwijaną Płaszczyzna podstawy i kliknij opcję Ustawienia.
- W oknie dialogowym wybierz opcję Ręczne dopasowanie.
- W oknie graficznym wybierz linię obwiedni lub narożnik płaszczyzny podstawy i przeciągnij, aby zmienić jej wielkość.
Uwaga: Aby ustawić automatyczną zmianę rozmiaru płaszczyzny podstawy, wybierz opcję Automatycznie dostosuj do modelu. Ta opcja automatycznie ustawia położenie na najniższy punkt geometrii modelu.
