Tworzenie reprezentacji zastąpienia poziomu szczegółu w zespole.
- Kategoria
-
Doświadczeni użytkownicy
- Wymagany czas
-
20 minut
- Używany plik ćwiczeniowy
-
WormGear.iam
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

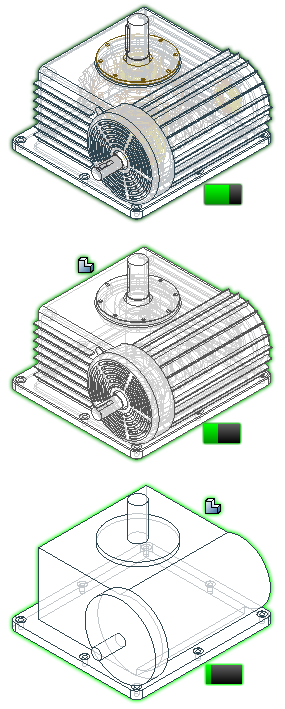

Reprezentacja zastąpienia jest typem poziomu odwzorowania szczegółu, które zapewnia inną możliwość ulepszania wydajności zespołu poprzez redukcję używanej pamięci. Oszczędność pamięci widać wszędzie tam, gdzie używamy reprezentacji zastąpienia, takich jak rysunki lub prezentacje.
Istnieją dwie różne metody tworzenia reprezentacji zastąpienia poziomu szczegółu:
- Odwzorowanie zespołu w części pochodnej utworzonej z zespołu. Część pochodna bazuje na reprezentacji zastąpienia poziomu szczegółu utworzonego w zespole.
- Odwzorowanie zespołu przez dowolną część. Odwzorowaniem tym może być prosta część utworzona ręcznie lub inna, otwarta z dowolnego pliku części.
W przypadku obu metod odwzorujemy zespół z części. Obie metody mogą zapewnić znaczne oszczędności w zużyciu pamięci.
Wymagania wstępne
- Umiejętność aktywowania projektu i nawigacji w przestrzeni modelu za pomocą różnych narzędzi widoku.
- Więcej informacji znajduje się w dziale Pomoc, w temacie „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
