W następnym etapie należy zdefiniować lokalną dokładność siatki.
- Włącz Widok siatki i ustal orientację modelu zgodnie z ilustracją.
- Kliknij prawym przyciskiem myszy folder Siatka i kliknij Kontrolka siatki lokalnej.

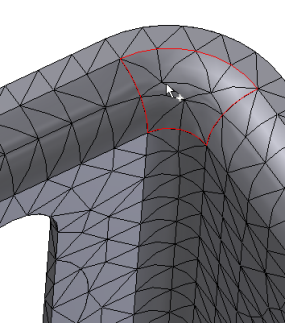

- Wybierz powierzchnię przejścia narożnika i wprowadź 0.5 mm dla wartości Wielkość elementu.
- Kliknij przycisk OK.
- Aby uzyskać podgląd siatki, kliknij prawym przyciskiem folder Siatka i kliknij opcję Aktualizuj siatkę.

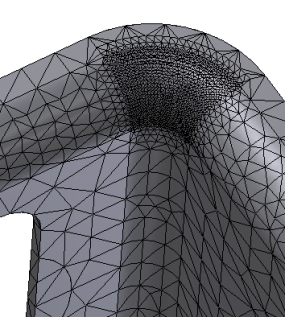

W podglądzie zostanie wyświetlona dokładniejsza siatka na powierzchni przejścia narożnika niż podczas pierwszej symulacji.
