Środowisko analizy ramy

Teraz można przejść do środowiska Analiza ramy.

1. Na wstążce kliknij kartę Środowiskapanel PoczątekAnaliza ramy.
2. W panelu Zarządzanie kliknij polecenie Utwórz symulację. Pojawia się okno dialogowe Utwórz nową symulację.
3. Przełącz na kartę Stan modelu. W menu rozwijanym Widok projektu wybierz opcję Domyślny. domyślny widok obejmuje pełen zespół do analizy.
4. Kliknij przycisk OK, aby zamknąć okno dialogowe.

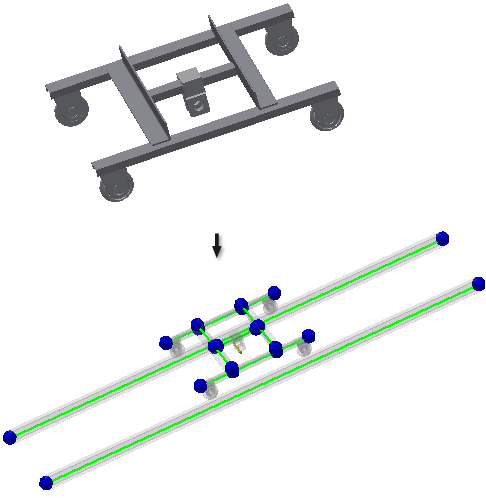

   Model programu Inventor zostanie automatycznie przekształcony w wyidealizowane węzły oraz belki i utworzona zostanie symulacja. Zostanie również wyświetlony symbol grawitacji.



W przeglądarce pojawia się struktura hierarchiczna zespołu oraz foldery związane z analizą.

Większość poleceń na panelach wstążki jest teraz aktywna. Wyłączone polecenia zostaną udostępnione po przeprowadzeniu symulacji.
