Korzystanie z opisu spoiny modelu na rysunku

Symbole i opisy spoin z modelu konstrukcji spawanej mogą być automatycznie dodawane do widoku rysunku konstrukcji spawanej w chwili umieszczania widoku. Użyte opisy spoiny modelu są skojarzone z modelem i aktualizowane wraz z wprowadzaniem zmian do modelu.

Można także dodać opisy konstrukcji spawanej do istniejącego widoku rysunkowego.

Wskazówka: Jeżeli symbol spoiny lub przekrój spoiny został utworzony w modelu, ręcznie dodany opis lub symbol spoiny w widoku rysunkowym utworzy kopię. Nie jest ona aktualizowana przy zmianach w modelu symbolu spoiny lub w modelu przekroju spoiny.

• Kliknij prawym przyciskiem myszy widok rysunkowy i wybierz polecenie Pobierz opisy modelu Pobierz symbole spoin, aby utworzyć symbol spoiny aktualizowany przy zmianach symbolu spoiny modelu.
• Kliknij prawym przyciskiem myszy widok rysunkowy i wybierz polecenie Pobierz opisy modelu Pobierz opisy spoin, aby utworzyć przekrój spoiny aktualizowany przy zmianach przekroju spoiny modelu.

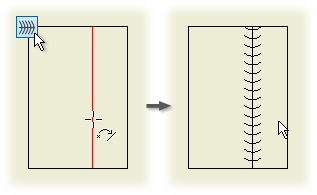

Jeżeli nie istnieją przekroje lub symbole spoin modelu, można utworzyć nieskojarzony przekrój lub symbol spoiny w widoku rysunkowym.

Dodawanie opisów spoin podczas tworzenia widoku rysunkowego

Podczas umieszczania widoku rysunkowego modelu konstrukcji spawanej, można dodać symbole i opisy spoiny z modelu. Zespół musi być aktywny w zespole konstrukcji spawanej, aby uzyskać dostęp do jego opisów spoin. Środowisko spawania można w razie potrzeby zamknąć, klikając opcję Powrót na pasku szybkiego dostępu.

Na wstążce kliknij kartę Wstaw widoki panel Utwórz Baza . Na karcie Komponent określ opcje widoku: Określ model konstrukcji spawanej. Wybierz orientację widoku z listy, lub kliknij przycisk Zmień orientację widoku, aby określić niestandardowy widok. Określ skalę, informacje etykiety i styl wyświetlania. W polu Konstrukcja spawana, wybierz Spoiny. Na karcie Opcje, w polu Wyświetlanie, wybierz Symbole spoin modelu, Pobierz opisy spoin lub oba. W oknie graficznym przesuń podgląd do wybranego położenia i kliknij, aby umieścić widok.

Dodawanie opisów spoin modelu do widoku rysunkowego

Można dodać symbole lub opisy spoin modelu do istniejącego widoku rysunkowego konstrukcji spawanej.

1. Wybierz widok w przeglądarce lub w oknie graficznym.
2. Kliknij prawym przyciskiem myszy i wybierz polecenie Pobierz opisy modelu.
3. Wybierz opcję Symbole spoin lub Opisy spoin.

Wskazówka: Jeżeli symbol spoiny został utworzony w modelu, to ręcznie dodany symbol spoiny utworzy kopię symbolu spoiny modelu. Nie jest ona uaktualniana przy zmianach w modelu symbolu spoiny. Kliknij prawym przyciskiem myszy widok rysunkowy i wybierz polecenie Pobierz opisy modelu Pobierz symbole spoin, aby utworzyć symbol spoiny aktualizowany przy zmianach symbolu spoiny modelu.

Jeżeli nie istnieją symbole spoin modelu, to można utworzyć nieskojarzony symbol spoiny w widoku rysunkowym.
