Funkcja Dostosuj orientację jest używana do modyfikowania kierunku części z tworzywa sztucznego.

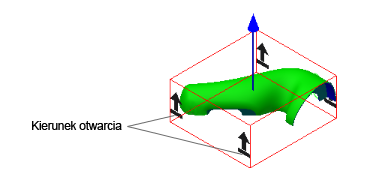

Domyślny kierunek otwierania formy przebiega wzdłuż dodatnich wartości osi Z. Ponieważ wiele modeli części z tworzywa sztucznego jest zbudowanych nieregularnie, kierunek części z tworzywa sztucznego i kierunek otwierania formy często są różne. Funkcja Dostosuj orientację jest używana do dostosowania tych dwóch kierunków tak, aby były zgodne.
Do modyfikacji kierunku części z tworzywa sztucznego dostępne są następujące metody:
- Obrót części z tworzywa sztucznego.
- Wyrównanie krawędzi lub kierunku normalnego wybranej powierzchni wzdłuż dodatnich wartości osi Z.
Po umieszczeniu części z tworzywa sztucznego, automatycznie generowany jest skojarzony węzeł Orientacja. Nie można usunąć tego węzła.
Dostosuj orientację, Szyk i Dostosuj położenie
- Dostosuj orientację
-
Zmienia kierunek części z tworzywa sztucznego w formie. Wynik jest wyrażony tylko dla zespołu MP. Nie wpływa na układ współrzędnych zespołu projektowego formy.
- Dostosuj położenie
-
Zmienia położenie części względem innej części lub osi.
- Szyk
-
Zapewnia liczne metody pozycjonowania i orientowania części w formie zawierającej wiele części.
