- Aby utworzyć rysunek, kliknij
Nowy. - W oknie dialogowym Utwórz nowy plik kliknij folder Szablony i wybierz plik ANSI (in).idw, a następnie kliknij przycisk Utwórz.
- Zapisz dokument rysunku jako MyAccumulator.idw.
-
Na wstążce kliknij
kartę Wstaw widoki
panel Tworzenie
Baza
. Wyświetlone zostanie okno dialogowe Widok rysunku. - Wybierz opcję Bieżący w pozycji Orientacja na karcie Komponent, aby użyć bieżącej orientacji widoku z pliku zespołu. Zachowaj domyślne ustawienia pozostałych opcji. Uwagi:
- Zespół Accumulator.iam wybiera się w pliku.
- Wybrano reprezentację widoku domyślnego oraz główny poziom szczegółu.
- Ustawiona skala widoku to 0.08:1.
- Opcja Utwórz rzutowane widoki bezzwłocznie po utworzeniu widoku podstawowego jest zaznaczona.

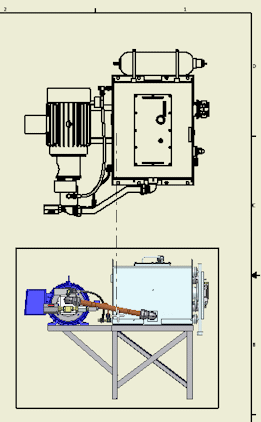

- Przesuń podgląd do prawego górnego kwadrantu arkusza rysunkowego. Następnie kliknij, aby umieścić widok.
Uwaga: Nie klikaj przycisku OK w oknie dialogowym Widok rysunku. Jeśli kliknie się przycisk OK, rzut zostanie umieszczony w dowolnym położeniu, a polecenie zakończone. - Przesuń kursor w dół, aby wyświetlić podgląd rzutu. Następnie kliknij, aby umieścić rzut.
- Kliknij prawym przyciskiem myszy i wybierz opcję Utwórz. W rysunku zostaną utworzone dwa widoki.
- Zapisz dokument rysunku.
