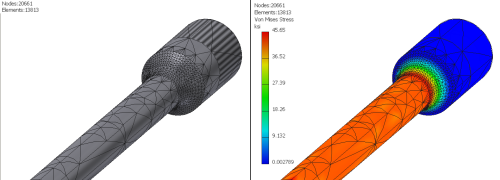

Elementy sterujące siatki lokalnej umożliwiają generowanie specyficznej siatki dla małych lub złożonych powierzchni, w przypadku których standardowa wielkość siatki nie daje wystarczająco szczegółowych wyników. Funkcja ta jest szczególnie przydatna do podwyższania jakości wyników dla naprężeń w obszarze lokalnym lub kontaktu. Jest to ręczne podejście do zagadnienia podwyższania jakości rozwiązania.
Dodaj sterowanie lokalnej siatki
- Kliknij prawym przyciskiem myszy węzeł przeglądarki dla folderu siatki i wybierz polecenie Lokalna kontrola siatki.
- Wybierz powierzchnie i krawędzie dla zastosowania lokalnego elementu sterującego.
- Określ wielkość elementu siatki.
- Kliknij przycisk OK. Jeśli dodawany element jest pierwszym, w folderze Siatka tworzy się nowy węzeł/folder Lokalnej kontroli siatki. Dla kolejnych elementów w folderze tym dodawane są dla nich węzły.
Edytuj węzły siatki lokalnej
- Kliknij prawym przyciskiem myszy i wybierz opcję Edytuj lokalną kontrolę siatki.
- Można zmienić wielkość siatki oraz wybrane obiekty, powierzchnie i krawędzie składające się na siatkę.
- Kliknij przycisk OK.
Usuń element sterujący siatki lokalnej:
Kliknij prawym przyciskiem myszy węzeł siatki lokalnej i wybierz polecenie Usuń.
