Informacje o ćwiczeniu

Utwórz krzywe 2D i 3D z równania i użyj ich do utworzenia elementów.

Kategoria

Doświadczeni użytkownicy

Wymagany czas

20 minut

Używany plik ćwiczeniowy

Otwieranie nowego pliku części (metryczny).

Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

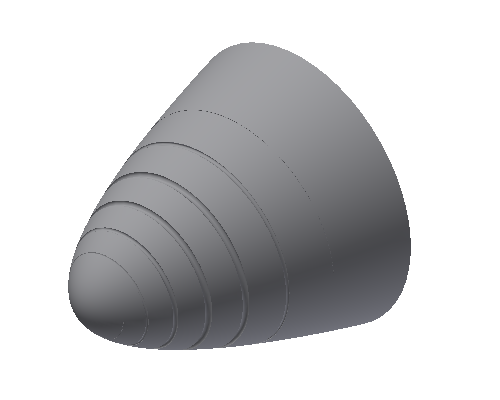

Krzywe z równania umożliwiają utworzenie krzywych szkicu 2D lub 3D na podstawie równania. Szkice te są używane z elementami Wyciągnięcie proste, Przeciągnięcie, Wyciągnięcie złożone lub z innymi elementami w celu utworzenia brył lub powierzchni. W tym ćwiczeniu krzywa z równania zostanie użyta do utworzenia bryły. Następnie należy utworzyć krzywą 3D z równania, która będzie służyć jako ścieżka skosu w celu usunięcia materiału. Na końcu zostanie utworzona kolejna krzywa 3D z równania jako tor w elemencie przeciągnięcia.

Cele

W tym ćwiczeniu nauczymy się, w jaki sposób:

• Utworzyć krzywe 2D i 3D z równania.
• Wykonać przeciągnięcie wzdłuż krzywej z równania.
• Użyć krzywej z równania jako toru prowadnicy przeciągnięcia.

Wymagania wstępne

• Opanowanie otwierania, tworzenia i zapisywania plików części w aktywnym projekcie.
• Opanowanie podstaw modelowania brył.

Porady dotyczące nawigacji

• Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
