Lustrzane odbicie geometrii

Tworzy lustrzane odbicie geometrii szkicu względem linii środkowej.

Najpierw użyj poleceń dostępnych na karcie Szkic, aby utworzyć geometrię z przeznaczeniem do lustrzanego odbicia.

1. Na wstążce kliknij kartę Szkicuj panel Szyk Odbij .
2. W oknie dialogowym Odbij kliknij przycisk Wybierz.
3. W oknie graficznym wybierz geometrię, której odbicie lustrzane ma zostać utworzone.
4. W oknie dialogowym kliknij pozycję Oś odbicia.
5. Wskaż oś odbicia lustrzanego.
6. W oknie dialogowym kliknij polecenie Zastosuj.

Geometria szkicu jest odbijana traktując wybraną linię jako oś odbicia. Wiązania symetryczności są dodawane do odbitej geometrii. Segmenty po odbiciu można usuwać lub edytować, a segmenty początkowe będą wciąż symetryczne.

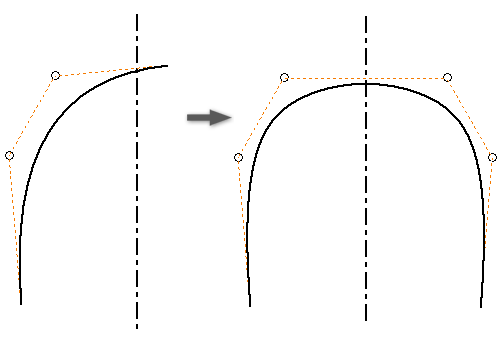

Tworzenie splajnów autosymetrycznych

Gdy opcja Autosymetryczne jest zaznaczona, polecenie Odbicie tworzy pojedynczy splajn, który jest symetryczny względem osi odbicia. Dostępna tylko wtedy, gdy wybrana geometria jest splajnem i przechodzi przez oś odbicia.

1. W szkicu 2D utwórz splajn.
2. Utwórz linię odbicia lustrzanego, która przecina splajn w punkcie symetrii.
3. Na wstążce kliknij kartę Szkicuj panel Szyk Odbij .
4. W oknie dialogowym Odbij kliknij przycisk Wybierz.
5. W oknie graficznym wybierz splajn, którego odbicie lustrzane ma zostać utworzone.
6. W oknie dialogowym kliknij pozycję Oś odbicia.
7. Wskaż oś odbicia lustrzanego.
8. Wybierz opcję Autosymetryczny.
9. Kliknij przycisk Zastosuj.
