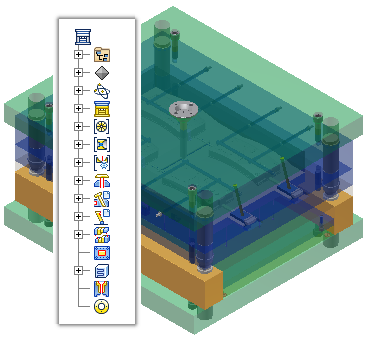

Sprawdź strukturę organizacji plików w zespole formy.
- Kategoria
-
Narzędzia
- Wymagany czas
-
60 minut
- Używany plik ćwiczeniowy
-
Folder CoverMold
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Cele
Program Inventor Mold Design generuje znaczną liczbę plików przy tworzeniu zespołu formy. W tym ćwiczeniu omówione zostaną te pliki oraz konwencje ich nazewnictwa i funkcje. Po wykonaniu tego ćwiczenia możliwe będą następujące czynności:
- Identyfikacja plików zespołu formy utworzonych i zapisanych w lokalizacji projektu w Eksploratorze Windows.
- Rozpoznawanie węzłów dodanych do wyświetlania przeglądarki Projektu formy po dodaniu elementów.
- Rozpoznawanie hierarchii plików wyświetlanej w przeglądarce Modelu dla zespołu formy. Uwaga: To ćwiczenie wykorzystuje domyślny schemat nazewnictwa plików. Kliknij prawym przyciskiem myszy węzeł Projekt formy w przeglądarce Projektu formy i wybierz Wyświetl monit o nazwy plików. Można zaakceptować domyślne nazwy i lokalizacje lub wybrać nowe nazwy plików i lokalizacje.
Wymagania wstępne
- Wykonanie ćwiczenia Projekty z zestawu ćwiczeń programu Inventor.
- Wykonanie ćwiczenia Informacje o ćwiczeniu.
- Umiejętność aktywowania projektu i nawigacji w przestrzeni modelu za pomocą poleceń Widok. Więcej informacji znajduje się w temacie „Pierwsze kroki” w dziale Pomoc.
- Zalecane jest również zrozumienie zasady działania biblioteki Content Center w programie Inventor.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
