Kosmetyczne linie środkowe to proste linie szkicowane na rozwinięciu blachy, które następnie są przekształcane w linie gięcia za pomocą linii zakresu gięcia. Reprezentują one zagięcia, które nie istnieją w zwiniętym modelu — zazwyczaj zagięcia usztywniające lub linie gięcia, które projektant chce umieścić na części rozwinięcia blachy formowanej za pomocą odlewania kokilkowego. Kosmetyczne linie środkowe mają atrybuty gięcia, które można odzyskać na rysunkach. Można ustawić je w kolejności za pomocą technik Opisu kolejności zagięć opisanych w poprzednim ćwiczeniu.

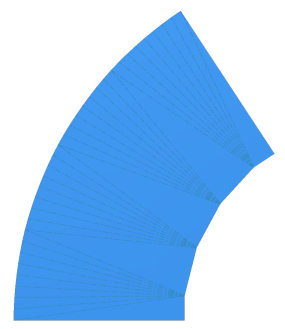

- Kliknij, aby wybrać powierzchnię rozwinięcia blachy.
Uwaga: Jeżeli opcja Autorzutowanie krawędzi do tworzenia szkicu i edycji nie została odznaczona zgodnie z opisem w Wymaganiach wstępnych na początku tego ćwiczenia, ten szkic i wszystkie kolejne szkice wykonane w niniejszym szkoleniu będą miały niepotrzebną geometrię rzutowaną. - Na wstążce kliknij
kartę Płaski szyk
panel Szkic
Szkic 2D
lub kliknij prawym przyciskiem myszy i z menu znakowego wybierz opcję Nowy szkic. - Kliknij OK w oknie dialogowym z informacją Modyfikacje rozwinięcia blachy będą stosowane wyłącznie w rozwinięciu blachy i nie zostaną odzwierciedlone na złożonym modelu.

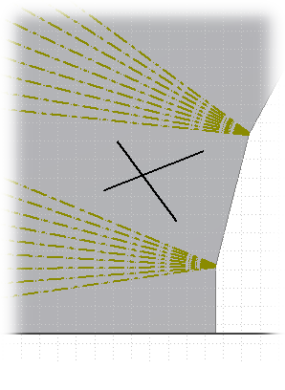

- Naszkicuj dwie proste linie, jak pokazano poniżej:
Uwaga: W podanym przykładzie rozmiar i pozycja nie są istotne, więc wymiary nie będą podawane. W konkretnych projektach można wstawiać wymiary, aby dokładnie określić położenie tych linii. - Kliknij ikonę
kartę Szkic
panel Koniec
Zakończ szkic
lub kliknij prawym przyciskiem myszy i z menu znakowego wybierz opcję Zakończ szkic 2D.
Następnie należy przekształcić naszkicowane linie w kosmetyczne linie środkowe.
