Przesuwanie brył w części wielobryłowej
W przypadku pracy z wieloma korpusami bryłowymi czasami konieczne jest dostosowanie ich położenia. Rozwijane menu w poleceniu Przesuń bryły zawiera trzy metody przesuwania bryły.
Swobodne przeciągnięcie

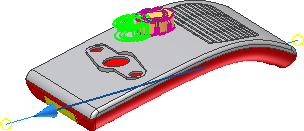

Użyj opcji Swobodne przeciągnięcie, aby dokonać niezwiązanego przesunięcia co najmniej jednej bryły poprzez naciśnięcie i przeciągnięcie profilu przeglądania. Można również użyć opcji Swobodne przeciągnięcie, aby przesunąć bryły na konkretną odległość, określając dokładnie wartości.
Przeciągnij wzdłuż prostej
Użyj opcji Przeciągnij wzdłuż prostej, aby przesunąć bryły w kierunku liniowym. Określ krawędź lub oś, aby wskazać kierunek. Można przeciągnąć profil przeglądania lub przesunąć precyzyjnie bryłę określając dokładnie wartość.
Obrót
Użyj opcji Obrót, aby dostosować kąt co najmniej jednej bryły w odniesieniu do określonej linii lub osi. Można przeciągnąć profil przeglądania lub określić dokładnie wartość obrotu.
Można użyć każdej metody niezależnie lub użyć opcji Kliknij aby dodać, aby pogrupować razem przesunięcia. Każde przesunięcie wykorzystuje dostępną pamięć. Użyj opcji Kliknij, aby dodać i pogrupuj przesunięcia w jedną operację, aby zredukować rozmiar pliku.
