- Na wstążce kliknij
kartę Przebieg rury
panel Trasa
Nowa trasa
. - W polu Nazwa pliku części trasy w oknie dialogowym Utwórz trasę wpisz SD Route.
- Kliknij przycisk OK.
- Kliknij ikonę
kartę Trasa
panel Utwórz
Trasa

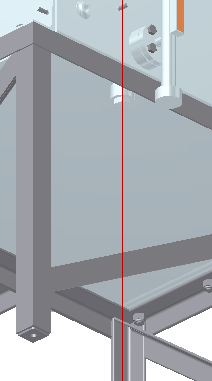

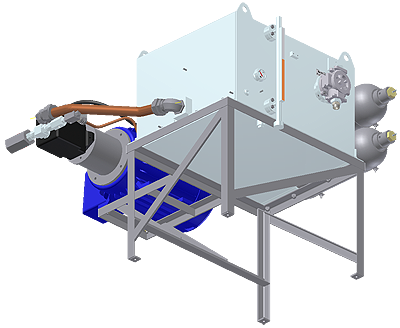

. - Obróć model, tak jak pokazano na poniższym rysunku.

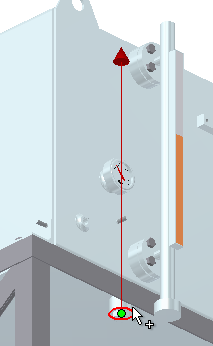

- Zatrzymaj kursor nad krawędzią kołową.
- Naciśnij klawisz Spacja, aby odwrócić wektor trasy.
- Wybierz krawędź kołową.

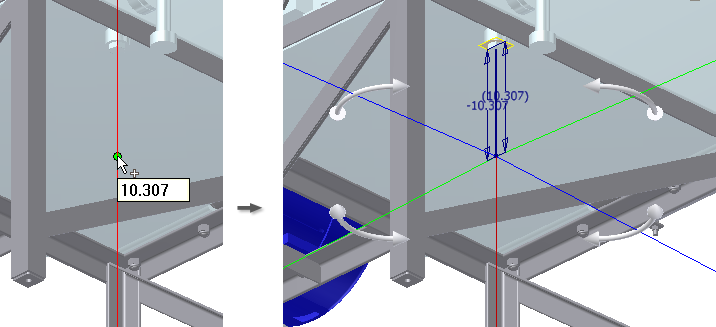

- Wybierz wektor trasy, tak jak pokazano na poniższym rysunku.
Zauważ, że zielone i niebieskie wektory nie znajdują się pod odpowiednimi kątami względem wektorów czerwonych. Względem czerwonych wektorów kąt wynosi 88 lub 92 stopnie w zależności od sposobu wykonania pomiaru. Ten kąt zależy od niestandardowego łącznika określonego w stylu drenażu samoistnego.

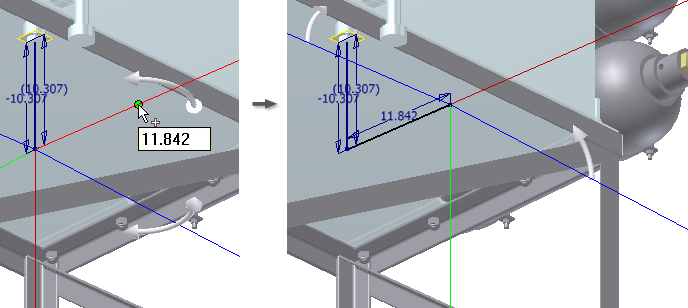

- Wybierz wektor zielonej trasy, jak przedstawiono na ilustracji.

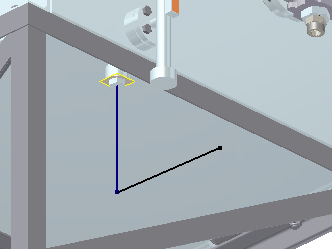

- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Kliknij prawym przyciskiem myszy i wybierz opcję Zakończ edycję, aby powrócić do SD Run.
