Folder Wyniki jest jak zwykle wypełniony wynikami.
- Rozwiń węzeł Wyniki. Domyślnie wyświetlany jest wykres naprężenia zredukowanego.

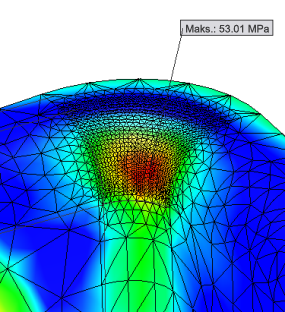

- W panelu Wyświetlanie kliknij opcję Pokaż wynik maksymalny
, aby wyświetlić położenie punktów z wynikiem maksymalnym. W razie potrzeby ukryj poszczególne komponenty, aby zobaczyć dokładne położenie.
Wartości maksymalne można również wyświetlić w tabeli parametrów, co pozwala podsumować wyniki i porównać je z wynikami innych symulacji. W tym ćwiczeniu dodane zostanie lokalne wiązanie (wyświetlona zostanie wartość maksymalna dla określonego zespołu)
- Kliknij polecenie Tabela parametryczna
na panelu Zarządzanie. - Kliknij prawym przyciskiem myszy komórkę w tabeli, a następnie kliknij polecenie Dodaj wiązania projektu.
- Kliknij pozycję Naprężenie Von Mises
- Zamknij tabelę parametrów.
Aby porównać wyniki w tabeli parametrów, wystarczy zaznaczyć odpowiadające sobie pola wyboru w różnych symulacjach.
