W wielu projektach wymagane jest utworzenie podzespołów zawierających podobną geometrię, różniącą się jedynie wielkością lub położeniem z głównym zespole. Ręczne tworzenie tych podzespołów i ustalanie ich położenia jest czasochłonne. Polecenie iCopy powoduje automatyzację procesu kopiowania podobnych komponentów w głównym zespole. To polecenie łączy funkcję modelowania szkieletowego i dopasowania, aby umożliwić zmianę kształtu podzespołu w celu dostosowania jego położenia w modelu. Taki proces roboczy jest korzystny w przypadku paneli ścian osłonowych, szczebli drabin, ram lub podzespołów, których wielkość zależy od położenia w zespole głównym.
Proces roboczy iCopy składa się z czterech kroków:
Terminy iCopy
W celu zdefiniowania narzędzia iCopy i zagadnień z nim związanych, w bieżącym rozdziale używane są wymienione niżej terminy.
|
Szablon iCopy |
Plik zespołu został opracowany do użytku z narzędziem iCopy. Plik zawiera definicję iCopy, Zarys ramowy części adaptacyjnej i geometrię definiującą model. |
|
Część układu szablonu iCopy |
Część adaptacyjna, która kształtuje pozostałą geometrię szkieletu. Część ta zostaje wybrana w opcji Redagowanie iCopy. Część zawarta w pozostałych komponentach zespołu do budowy modelu szkieletowego. |
|
Definicja iCopy |
Informacja wprowadzona w oknie dialogowym Redagowanie iCopy. Po opracowaniu zespołu, w przeglądarce jest dodawany węzeł definicji iCopy. |
|
Wynik iCopy |
Pliki zespołu utworzonego za pomocą narzędzia iCopy. Pliki zespołu są kopiami szablonu iCopy, umieszczonymi i dostosowanymi w zespole docelowym. |
|
Zespół docelowy |
Zespół, w którym są umieszczane wyniki pracy narzędzia iCopy. Zespół ten musi zawierać co najmniej jedną część używaną do wstawiania wyników narzędzia iCopy. |
|
Część układu docelowego |
Część w zespole docelowym używanym do pozycjonowania wyników narzędzia iCopy i definiowania struktury wyników. |

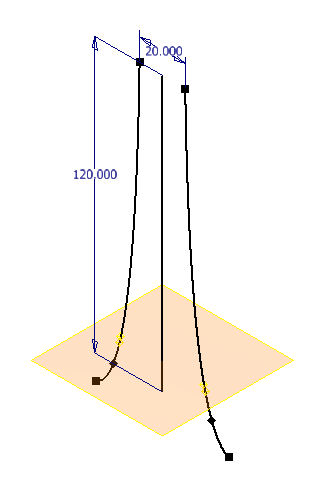

- Utwórz zespół docelowy, obejmujący część układu docelowego, zawierający geometrię/strukturę dla wstawiania/adaptowania kopiowanych zespołów.

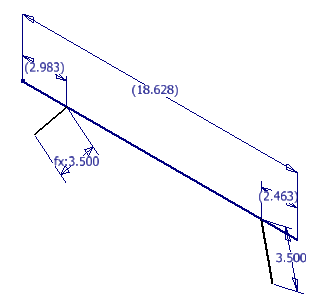

- Utwórz zespół szkieletu, obejmujący część układu szablonu, zawierający geometrię szkicu i części pochodzące z układu/kształtu szablonu szkieletu.
- Użyj narzędzie Redagowanie iCopy w zespole, aby udostępnić szablon iCopy. Wyniki w szablonie iCopy zawierają definicję iCopy.
- Przy pomocy narzędzia iCopy można tworzyć jeden lub więcej wyników iCopy. Każdy wynik iCopy zawiera definicję iCopy, zatem każdy wynik iCopy może być użyty jako szablon iCopy.
Zespół docelowy
Zespół docelowy jest zespołem, w którym gromadzone są wyniki iCopy. Zespół ten zawiera docelową część układu. Docelowa część układu zawiera reprezentację geometryczną, która określa kształt każdej kopii zespołu wbudowanej za pomocą narzędzia iCopy.
Zespół szkieletu
Zespół szkieletu jest to plik używany z narzędziem Redagowanie iCopy do utworzenia szablonu iCopy. Plik ten został utworzony z zastosowaniem technik modelowania szkieletowego. Zespół szkieletu zawiera część układu, która określa pozostałe komponenty w zespole. Aby utworzyć zespół:
- Ustaw część układu szablonu iCopy jako część adaptacyjną. Część układu określa geometrię pozostałych komponentów zespołu. Ustawienie części układu jako części adaptacyjnej umożliwia za pomocą narzędzia iCopy zmiany części układu opartej na jej położeniu w zespole docelowym. Właściwość adaptacyjna tego zespołu umożliwia, że każdy wynik iCopy ma unikalny kształt. Uwaga: Całkowicie związana geometria szkicu może powodować problemy związane z adaptacyjnością. Dla uzyskania lepszych wyników, nie należy całkowicie wiązać geometrii szkicu.
- Utwórz i testuj część układu szablonu. Testuj cześć układu, wstawiając zespół szkieletu w zespole testowym. Użyj adaptacyjność, aby zmienić model szkieletu i sprawdzić, czy został uaktualniony zgodnie z oczekiwaniami.
- Utwórz dodatkową cześć dla szablonu iCopy, tworząc część pochodną z części układu. Tworzenie części pochodnej z części układu jest podstawą modelowania szkieletowego. Kształt/geometria szkicu pochodzi z układu w innej części dokumentów. Geometria pochodna kształtuje podstawy dla geometrii stałej i dodatkowych detali w częściach potomnych.

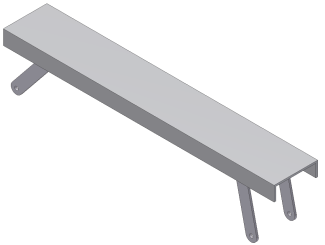

- Wstaw dodatkowe części do zespołu szkieletu. Zespół szkieletu może zawierać części pochodne, które zmieniają kształt i części statyczne, które są połączone z każdym wynikiem iCopy.
Utwórz wiązanie zespołu szkieletu w określony sposób, aby uzyskać lepszą adaptacyjność.
- Utwórz wiązanie początku części układu szablonu iCopy z początkiem zespołu szablonu iCopy. Zastosuj wiązanie równoległe, aby związać każdą z płaszczyzn początkowych (XY/XY, YZ/YZ i XZ/XZ).
- Utwórz wiązania początku każdej części pochodzącej z części układu z początkiem części układu szablonu iCopy. Zastosuj wiązanie równoległe, aby związać każdą z płaszczyzn początkowych (XY/XY, YZ/YZ i XZ/XZ).
- Utwórz wiązania każdej części, która nie pochodzi od swojego położenia w arkuszu z pozostałymi częściami w zespole szablonu. Pozostałe części w zespole szablonu mogą zawierać układ, pozostałe części pochodne i pozostałe części niepochodne.
Redagowanie iCopy
Narzędzie Redagowanie iCopy umożliwia tworzenie szablonów iCopy z zespołu szkieletu adaptacyjnego. W czasie opracowania szablonu iCopy wybierane są punkty do wstawienia i wielkość geometrii komponentu. Wybierz parametry, aby udostępnić narzędzie iCopy, następnie dołącz pliki rysunków lub prezentacji do kopiowania dla każdego wyniku iCopy.
Narzędzie Redagowanie iCopy umożliwia przygotowanie następujących danych wymaganych dla części układu szkieletu (w adaptacyjnym zespole szkieletowym) do użytku z narzędziem iCopy:
- Punkty geometrii szkicu (punkty końcowe linii, łuków, środki okręgów, ale nie punkty szkicu)
- (Opcjonalnie) Parametry stosowane do zróżnicowania wyników iCopy
- (Opcjonalnie) Pliki rysunków (.idw, .dwg) lub prezentacji (.ipn)
Wstawianie iCopy

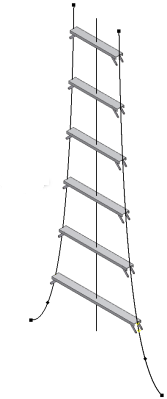

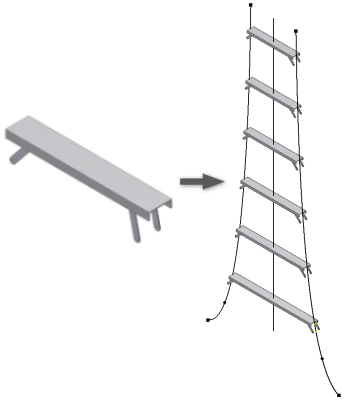

Narzędzie iCopy umożliwia utworzenie jednej lub wielu kopii szablonu iCopy i dodaje każdą kopię do zespołu docelowego. Każdy zespół (wynik iCopy) może się różnić szykiem od pozostałych wyników iCopy, zależnie od adaptacyjności zastosowanej do szablonu iCopy. W czasie pracy z narzędziem iCopy, części mogą być ustawione do kopiowania lub ponownego użycia, zależnie od definicji i celu.
Pliki rysunków (.idw, .dwg) lub prezentacji (.ipn) mogą być dołączane do szablonu iCopy przy pomocy narzędzia Redagowanie iCopy. Pliki rysunków lub prezentacji są kopiowane w czasie pracy narzędzia iCopy. Odniesienia do każdego pliku rysunku lub prezentacji ulega zmianie, zależnie od wyników iCopy.
Aby wstawić pojedynczy wynik iCopy, wymagane są punkty konstrukcyjne do ustalenia położenia / wielkości wyniku iCopy. Punkty konstrukcyjne odpowiadają punktom wybranym w opcjach Redagowanie iCopy.
Utworzenie szyku wyników iCopy wymaga:
- Płaszczyzna konstrukcyjna ma swój szyk; używana jest jako rama odniesienia/przekroju do ustalenia szyku punktów konstrukcyjnych.
- Ścieżka szyku płaszczyzny konstrukcyjnej
- Odsunięcie/liczba kopii/kierunek odwrócenia szyku płaszczyzny konstrukcyjnej.
- Bariera ochronna (geometria) prowadnicy szyku dla każdego punktu konstrukcyjnego (wejście).
Aby skojarzyć szyk wyników iCopy z istniejącym szykiem elementu, wymagane są następujące warunki:
- Szyk punktów konstrukcyjnych dla każdego punktu w szablonie iCopy
- Liczba kopii/kierunek odwrócenia szyku iCopy
