Edycja modeli parametrycznych jest prosta. Element parametryczny jest zdefiniowany przez jego szkic i wartości wprowadzone podczas jego tworzenia. Szkic lub element można edytować.

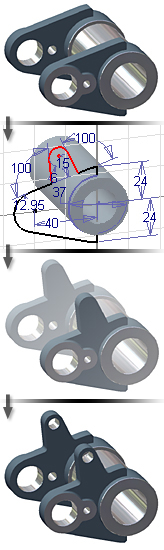

Na poniższym rysunku wspornik znajdujący się na dalekim końcu wału został utworzony jako odbicie lustrzane innego wspornika. Odbity wspornik jest parametryczny i dlatego odzwierciedla wszystkie zmiany wprowadzone do macierzystego wyciągnięcia prostego.
Informacje o edycji szkiców i elementów
Edycja elementu nie jest skomplikowana. Możesz wybrać szkic lub element w przeglądarce lub oknie graficznym, a następnie kliknąć prawy przycisk myszy w celu wyświetlenia opcji edycji. Parametry szkicu lub elementu można edytować. Aby ułatwić poprawną aktualizację modelu, przy wprowadzaniu zmian zarówno parametry oryginalne jak i zmiany są przechowywane.
Informacje o edycji części w zespołach
Możesz edytować część umieszczoną w zespole otwierając plik części lub aktywując część z zespołu. Aby edytować część w kontekście zespołu, kliknij dwukrotnie część w przeglądarce zespołu w celu jej uaktywnienia. Po zakończeniu edycji części kliknij dwukrotnie zespół (główny w przeglądarce), aby aktywować ponownie tą część.
Informacje o zwijaniu części
W przeglądarce symbol Koniec części jest automatycznie ustawiany na dole drzewa. Możesz przeciągnąć symbol wzdłuż drzewa, aby "zwinąć" model. Powoduje to tymczasowe usuwanie z modelu elementów znajdujących się poniżej symbolu Koniec części, umożliwiając łatwiejszy dostęp i szybsze uaktualnianie zmian w elementach znajdujących się powyżej symbolu. Aby aktualizować model, przeciągnij symbol z powrotem na dół drzewa.
Informacje o zastosowaniu poleceń przezroczystych
W programie Autodesk Inventor można korzystać z niektórych poleceń, gdy inne są aktywne. Na przykład możesz użyć narzędzia Obrót 3D podczas stosowania wiązań zespołu lub używać narzędzia Zoom podczas umieszczania symbolu w rysunku. Obrót 3D, Powiększenie/Pomniejszenie oraz inne tego typu polecenia nazywane są przezroczystymi.
Większość poleceń przezroczystych można wybrać z poziomu wstążki, podczas gdy inne polecenia są aktywne. Ponadto, poniższe skróty klawiszowe aktywują polecenia widoku, gdy inne polecenia są aktywne:
- Użyj klawisza F2, aby przesunąć widok na nowy fragment.
- Użyj klawisza F3, aby ustawić przybliżenie.
- Użyj klawisza F4, aby wykonać obrót.
