Podczas wykonywania poniższego ćwiczenia przygotowana i opublikowana zostanie część iPart w bibliotece użytkownika Content Center. Opublikowana część iPart zostaje zapisana w wybranej kategorii jako rodzina części.
Uwaga: Niektóre aplikacje (np. Design Accelerator, Frame Generator czy Tube and Pipe) wymagają specjalnej procedury redagowania i publikacji. Szczegółowe informacje znajdują się w pomocy i ćwiczeniach do poszczególnych aplikacji. W niniejszym ćwiczeniu nie omówiono procedury redagowania.
- Otwórz plik Brace.ipt znajdujący się w folderze \Tutorial Files\Weldments.
- Użyj polecenia Zapisz jako, aby utworzyć kopię o nazwie Brace_copy.ipt.
- Przed opublikowaniem należy utworzyć element generatora iPart bazujący na tej części. Wiersze generatora odpowiadają elementom rodziny Content Center (wariacje rozmiaru) w opublikowanej rodzinie.
Na wstążce kliknij kartę Zarządzaj
panel Parametry
Parametry

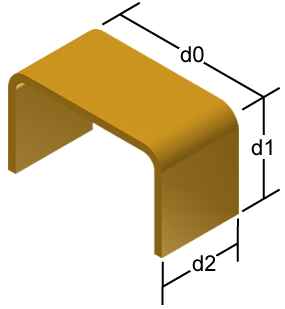

i zwróć uwagę na d0 (szerokość części), d1 (wysokość) i d2 (długość).
- Aby uniknąć nieporozumień, zmień nazwy parametrów. Kliknij nazwę d0 w kolumnie Nazwa parametru i wpisz bardziej opisową nazwę, np. szerokość_ceownika.
- Zmień nazwę d1 na wysokość_ceownika, a d2 na długość_ceownika.
- Kliknij przycisk Gotowe, aby zaakceptować zmiany nazw i zamknąć okno dialogowe Parametry.
- Kliknij ikonę
kartę Zarządzanie
panel Redagowanie
Utwórz iPart
.
- W dolnej części okna dialogowego kliknij prawym przyciskiem myszy istniejący wiersz nr 1, a następnie z menu kontekstowego wybierz polecenie Wstaw wiersz.
- W nowym wierszu nr 2 zmień wartość długość_ceownika na 200 mm, a następnie kliknij przycisk OK.
- Zapisz część.
