Wiązanie styczności powoduje, że krzywe (łącznie z końcami splajnu), będą styczne do innych krzywych. Jedna krzywa może być styczna do innej krzywej, nawet jeśli fizycznie nie mają wspólnego punktu.
- Na wstążce kliknij
kartę Szkic
panel Wiązania
Styczny
. - Wskaż pierwszą krzywą.
Pierwszą krzywą wybraną w szkicach 3D musi być splajn. Następnie, ze szkicu 3D można wybrać dowolną geometrię, łącznie z krawędzią modelu, której punkt końcowy należy do krzywej splajn.
- Wskaż drugą krzywą.
- Kontynuuj umieszczanie wiązań styczności lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.

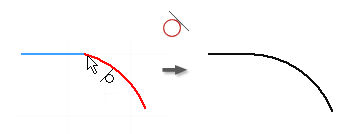

Pokaż, jak utworzyć wiązanie styczności
Uwaga: Krzywa może mieć wiele wiązań styczności.
