Następnie zmień konfigurację połączenia gwintowego.
- Prawym przyciskiem myszy kliknij element Połączenie gwintowe:1, a następnie wybierz polecenie Edytuj za pomocą Design Accelerator.
Zanim będziesz kontynuować, spójrz na związek pomiędzy narzędziami w oknie dialogowym i kierunkiem połączenia wyświetlonym w oknie graficznym.
Zauważ, że wskaźnik kierunku w oknie graficznym zawsze odpowiada wstawionemu kierunkowi śruby.
Mimo że możesz zmienić kierunek połączenia modelu, główny porządek z góry na dół pomiędzy narzędziami w oknie dialogowym jest taki sam. Śruba jest zawsze usytuowana najwyżej.
- Wybierz miniaturę dla nakrętki, a następnie kliknij Usuń, aby usunąć nakrętkę z połączenia.
- Użyj tych samych metod, aby usunąć dwie podkładki.
- Wybierz miniaturę dla otworu najbliższego śrubie z łbem, a następnie kliknij przycisk menu.
- Wybierz standard ISO-Wkręt z walcowym łbem gniazdowym ISO 4762.

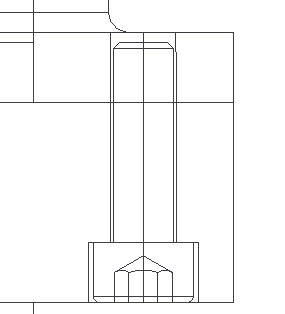

- Następnie zmień rodzaj śruby. Wybierz miniaturę dla śruby z łbem, a następnie wybierz przycisk menu.
- Wybierz element Śruba z łbem gniazdowym z menu Kategoria.
- Wybierz standard ISO 4762.
- Przeciągnij uchwyt śruby z łbem, aby skrócić długość do 20 mm.
- Kliknij przycisk OK.
